一名通體微晶石試樣幕墻工程性能測試突破性成功

　　本篇文章內容由[中國幕墻網]編輯部整理發布：

　　一名通體微晶石試樣幕墻四性試驗在四川省建筑科學研究院成功完成。本次幕墻試驗面材為6mm厚通體微晶石，幕墻性能測試包括以下四個方面：風壓（詞條“風壓”由行業大百科提供）變形性（詞條“變形性”由行業大百科提供）能/空氣滲透性能/雨水滲漏性能/平面變形性能。一名通體微晶石薄板(6mm厚)在幕墻四性試驗檢測中物理性能表現良好，率先將通體微晶石薄板應用于幕墻，微晶石薄板適用于建筑高度小于100米的幕墻工程。

　　建筑概況：假定本項目為高檔辦公建筑，主體結構（詞條“主體結構”由行業大百科提供）為鋼筋混凝土剪力墻框架結構，高度近100米，此項目位于成都市。相鄰最大支點跨度為3.60 m，豎龍骨最大間距為1.00m;橫龍骨采用單跨簡支梁（詞條“簡支梁”由行業大百科提供）形式，最大跨度為1.00 m，橫龍骨豎向最大間距為1.2m。假定此工程位于成都市，地面粗糙度取C類，此建筑抗震設防烈度為7度，設計基本地震加速度值為0.08g。結構位于100米標高（詞條“標高”由行業大百科提供）處。設計周期為50年。

　　風荷載標準值：

　　Wk-=W0×μs×μz×βgz

　　=0.35×|-2.0|×1.697×1.602

　　=1.903KN/m2

　　式中：βgz — 陣風系數，C類，100米標高處，取1.602

　　μs —體型系數，取-2.0

　　μz —風壓高度系數，C類，100米標高處，取1.697

　　W0 — 基本風壓，按照成都市W0=0.35 KN/m2

　　一、 幕墻風壓變形性能

　　1、風壓變形系指建筑幕墻在與其相垂直的風壓作用下，保持正常性能不發生任何損壞的能力，具體為保證幕墻的強度與剛度。其衡量指標為風荷載標準值。

　　2、本工程幕墻最高點標高為100m，風荷載標準1.903kN/m2。按2008年2月1日實施的《建筑幕墻GB/T21086-2007》，本工程風壓變形性能為2級(實際測試完成值為5級)。

　　風荷載標準值按照《玻璃幕墻工程技術規范》、《建筑結構荷載規范》;

　　1)鋼桁架撓度控制值L/250，L為支點跨度;

　　2)鋁型材撓度控制值L/180，L為支點跨度;

　　3)力學分析：

　　按《建筑結構荷載規范》GB50009-2012計算荷載;

　　按《建筑幕墻》GB/T21086-2007，《玻璃幕墻工程技術規范》JGJ102-2003等規范進行強度、撓度等校核。

　　二、 幕墻雨水滲漏性能

　　1、 雨水滲透性能系指在風雨同時作用下，幕墻防止雨水滲漏的能力。因我國地區氣候差異較大，根據不同的氣候條件我們在確保幕墻不發生雨水滲漏的前提下把室內外空氣壓力差作為幕墻防雨水滲漏性能的衡量指標，并按幕墻固定部分和開啟部分分開制定分級標準。

　　2、 水密性設計按公式進行計算，且固定部分取值不小于700Pa。

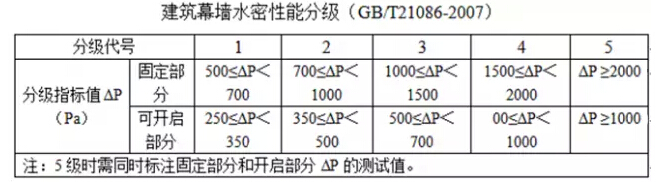

　　3、按《建筑幕墻》GB/T21086-2007中5.1.2.1條規定計算微晶石幕墻的水密性設計值P=0.75x1000x1.2x1.697x0.35=534.56Pa, 試樣工程固定部分雨水滲漏性能等級為2級(實際測試完成值為4級)。

　　三、 幕墻空氣滲透性能

　　1、空氣滲透性能系指在風壓作用下，其開啟部分為關閉狀況的幕墻透過空氣的性能。

　　2、在本試樣工程微晶石幕墻設計中，固定部分采用打膠密封，防水性能良好。

　　3、按2008年2月1日實施的《建筑幕墻GB/T21086-2007》，本工程氣密性能為3級(實際測試完成值為4級)。

　　四、 幕墻平面內變形性能

　　1、幕墻的平面內變形性能系指建筑幕墻在地震和大風作用下，建筑物各層之間產生相對位移時，幕墻構件產生水平方向的強制變形后，應予保持的性能。

　　2、幕墻平面內變形性能，非抗震設計時，指標值應不小于結構彈性層間位移角控制值;抗震設計時，指標值應不小于主體結構彈性層間位移角的3倍。

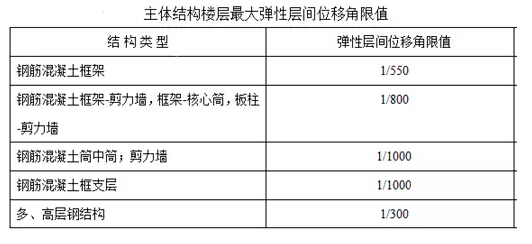

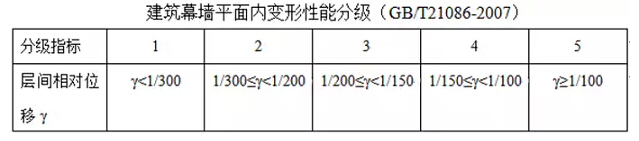

　　3、本試樣工程為鋼筋混凝土剪力墻框架結構，按《建筑幕墻》GB/T21086-2007表20中主體結構彈性層間位為1/800，本工程建筑幕墻層間位移角為1/800×3，按下表建筑幕墻平面變形性能應達到2級標準(實際測試完成值為3級)。

　　綜上所述：一名通體微晶石薄板(6mm厚)在幕墻四性試驗檢測中物理性能表現良好，適用于建筑高度小于100米的幕墻工程。
