本篇介紹的是2015年度建筑門窗配套件推薦產品中與地彈簧相關的內容：被推薦地彈簧的產品名稱、規格、適用范圍、結構特點、性能特點、安裝要求、檢測結果等。
共包括1個廠家的2個地彈簧。
其中產品的名稱、規格、適用范圍、結構特點、性能特點、安裝調整要求由該產品生產企業提供。所抽檢的產品，是企業申報、通過建筑門窗配套件委員會組織與生產企業不相關的人員，進行抽樣、封樣的產品，在背對背的情況下委托國家技術監督管理部門認可的、在行業中有影響的檢測單位進行檢測后，并對檢測結果出具了檢測報告。

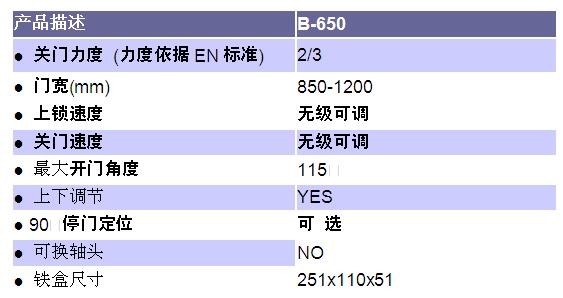

1.地彈簧(產品型號：B-650)
單位名稱：廣東合和建筑五金制品有限公司

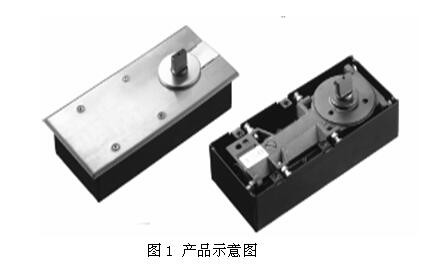

1.1產品示意圖

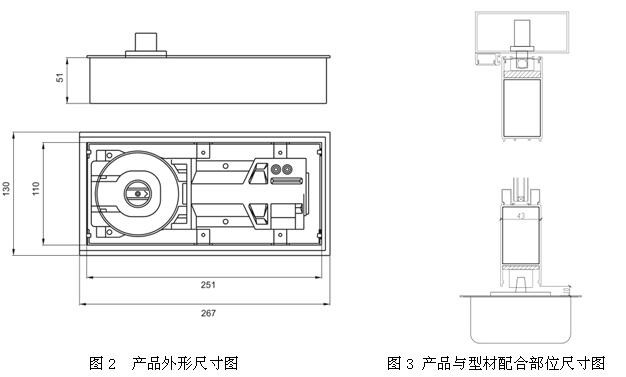

1.2產品與型材的配合尺寸、安裝示意圖
1.3 適用范圍
適用于適用于鋁合金門、鋼制門、木門。
1.4 結構特點、性能特點：
主機鑄件由數十年壓鑄經驗的臺灣獨資企業制作。
主要組合部件、全部以進口高碳鋼經鍛造成型，調質與淬火處理，經研磨后，零件全部浸入高品質耐低溫的液壓油。在-20℃至40℃的溫度時均使用正常。
內置減壓閥，使主機在外強壓或強風等環境下，受到保護，防止損壞或漏油。
準確的定位性能，無論是向左或向右開啟，關閉后都能準確的復位0度，當帶有開門定位功能時能準確的在所定位的角度定位。

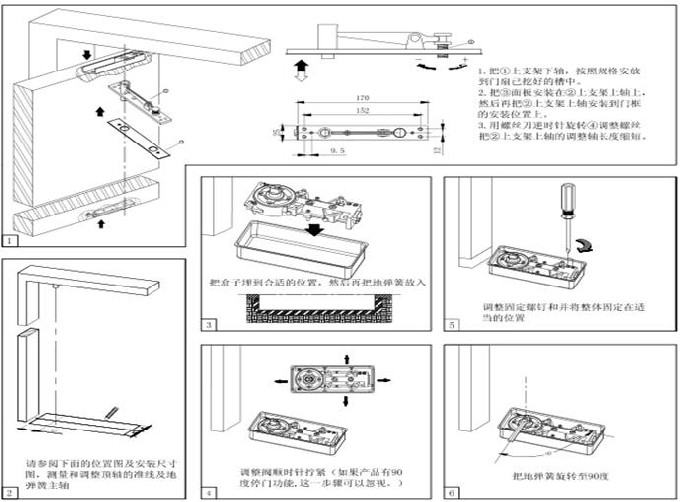

1.5 安裝使用說明：
1.6 委員會組織的實際測試結果
力學性能測試結果：
零位偏差：1.4mm。負載性能：產品經負載(60kg)測試后，無滲漏、斷裂、變形現象。定位性能：定位裝置能在規定的位置和區域停門并易于脫開。運轉性能：運轉靈活，無異常噪音。閉鎖功能：正常。開門緩沖功能：開門至65°之后有明顯減速現象，并能在90°之前停止。延時關門功能：從開門角度90°至延時末端的關閉時間45s。且延時末端的角度為65°。關門力矩24N·m，能效比80%。關閉時間：全關閉調速閥時，關閉時間67s ,全打開調速閥時，關閉時間0.8s。溫度變化對關門時間的影響：-15oC時關門時間10s;40oC時關閉時間5s。滲漏：未發現滲漏。
壽命：雙向50萬次壽命后地彈簧啟閉正常;全關閉調速閥時，關閉時間58s ,全打開調速閥時，關閉時間1.1s;關門力矩22N·m;能效比73%;閉鎖功能：正常;開門緩沖功能：開門至65°之后有明顯減速現象，并能在90°之前停止;延時關門功能：從開門角度90°至延時末端的關閉時間為39s。且延時末端的角度為65°;溫度變化對關門時間的影響：-15oC時關門時間7s;40oC時關閉時間5s;滲漏：無滲漏現象;零位偏差：1.9mm。

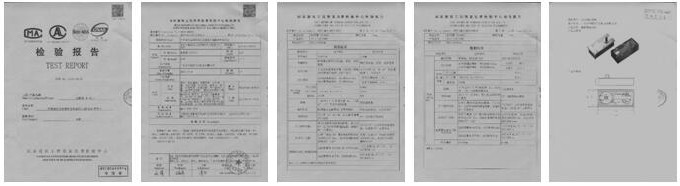

附建筑門窗配套件委員會抽樣，委托有關檢測機構對該產品檢測的報告。

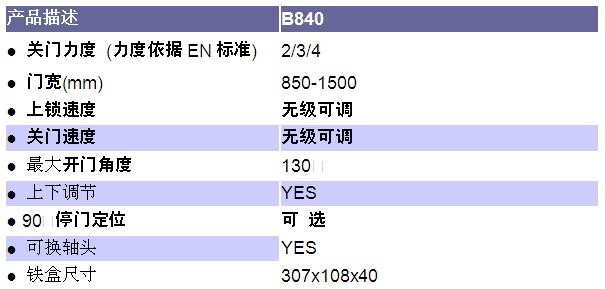

2.地彈簧(產品型號：B-840)
單位名稱：廣東合和建筑五金制品有限公司
2.1產品示意圖

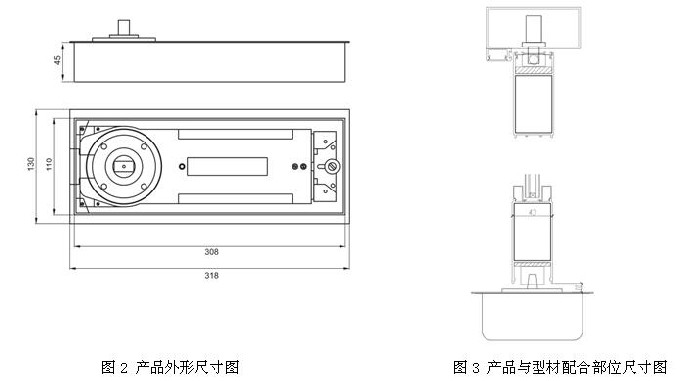

2.2產品與型材的配合尺寸、安裝示意圖
2.3 適用范圍
適用于適用于鋁合金門、鋼制門、木門。
2.4 結構特點、性能特點：
主機鑄件由數十年壓鑄經驗的臺灣獨資企業制作。
主要組合部件、全部以進口高碳鋼經鍛造成型，調質與淬火處理，經研磨后，零件全部浸入高 品質耐低溫的液壓油。在-20℃至40℃的溫度時均使用正常。
內置減壓閥，使主機在外強壓或強風等環境下，受到保護，防止損壞或漏油。
準確的定位性能，無論是向左或向右開啟，關閉后都能準確的復位0度，當帶有開門定位功能時能準確的在所定位的角度定位。
2.5安裝使用說明：
2.6 委員會組織的實際測試結果
力學性能測試結果：
零位偏差：0.96mm。負載性能：產品經負載(80kg)測試后，無滲漏、斷裂、變形現象。定位性能：定位裝置能在規定的位置和區域停門并易于脫開。運轉性能：運轉靈活，無異常噪音。閉鎖功能：正常。關門力矩29.92N·m，能效比68%。關閉時間：全關閉調速閥時，關閉時間195.26s ,全打開調速閥時，關閉時間1.94s。溫度變化對關門時間的影響：-15oC時關門時間10.82s;40oC時關閉時間7.94s。滲漏：未發現滲漏。
壽命：單向100萬次壽命后地彈簧啟閉正常;全關閉調速閥時，關閉時間104.72s ,全打開調速閥時，關閉時間2.02s;關門力矩27.28N·m;能效比65%;閉鎖功能：正常;溫度變化對關門時間的影響：-15oC時關門時間17.44s;40oC時關閉時間2.42s;滲漏：未發現滲漏;零位偏差：2.12mm。

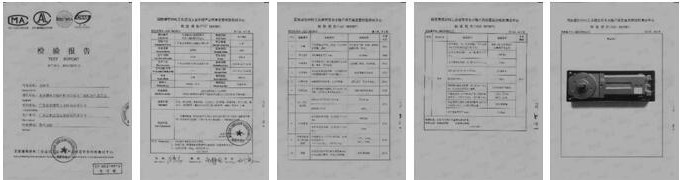

附建筑門窗配套件委員會抽樣，委托有關檢測機構對該產品檢測的報告。
|
