4. 弧形短槽短勾（圖5）
弧形短槽（一般槽寬取7mm，槽長、槽深與砂輪直徑和有效長度取值有關），用短勾連接，它要求勾下端處弦長（有效長度）比勾寬長(2×5 mm)10mm，以便安裝時調節(并考慮開槽、制勾及安裝時定位偏差)，受力破壞為剝離破壞，剝離破壞面積與勾寬和勾錨入深度有關，不會隨弧形短槽開槽深度和寬度而相應改變，即同樣勾寬和勾錨入深度，開槽加深、加寬以后，剝離面積隨之減少，因此控制有效長度對弧形短槽抗剪承載能力至關重要。如按規范規定有效長度取不少于80mm，則勾寬應為70mm，如果勾寬40mm，則有效長度控制在50mm左右為宜。
短平槽(弧形短槽)如果采用蝶式勾，剪切破壞時，槽兩側剝離面積不同，即近勾側剝離面積大，遠勾側剝離面積小，甚至無剝離(槽壁剪切破壞)，因此短平槽(弧形短槽)采用蝶式勾對受力不利。

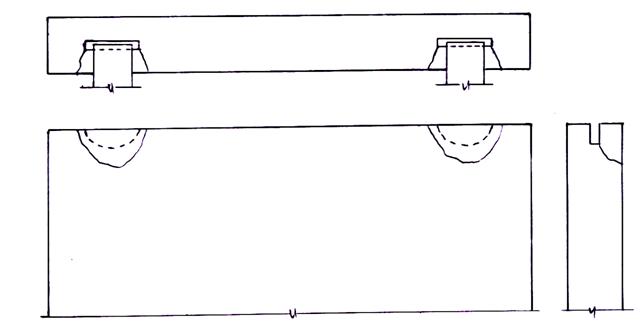

圖5 弧形短槽短勾
5.
鋼銷式（圖6）

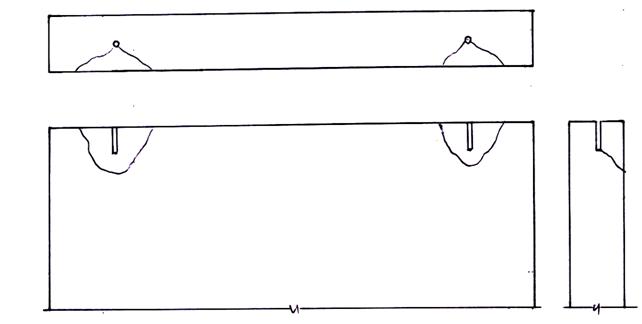

在石板材板上、下邊上開孔，一般孔徑為6~7mm，孔深22~33mm，破壞時石板在銷孔兩側呈γ0角，在孔底呈α0角剝離，孔深對剝離面積有影響，但孔深30mm以后繼續增加孔深其影響會越來越小。
圖6 鋼銷式
6．
背栓式（背栓式）
背栓式是在石板材背面開背栓孔，用背栓將石材和
連接件緊固起來，形成連接節點。單切面背栓背栓孔深一般要大于板厚的一半（例如20mm板厚，孔深12mm）。這樣，在受
風壓力時沖切破壞面積小于受風吸力時沖切破壞面積，且在反復沖擊時易于破壞。
雙切面背栓由于板材背面墊圈面積大于擴孔孔底面積，且抗沖擊厚度為板厚，受風壓力時沖切破壞面積大于受風吸力時沖切破壞面積（即單切面背栓最大沖切破壞面積），而且在反復沖擊時不會破壞。凝灰石(黃洞石)由于板材上有孔洞，如果背栓孔位于板上孔洞上(附近)有可能使連接失效。
圖7 背栓式 單切面背栓 雙切面背栓
從現有工程調查發現，勾(栓)鐵件
銹蝕后體積膨脹，將槽(孔)
擠壓破壞的情況屢屢發生，導至連接失效。因此勾(栓)必須采用
不銹鋼(1Cr18Ni9 0Cr19Ni9等)或
鋁合金（6063、6063a、6061、3003、5005等），不得采用
碳鋼鍍鋅件和其它易銹鋼件。
從以上分析，我們可以看出凝灰?guī)r(砂巖)石板的連接設計不僅要選用恰當的槽(孔)形式，并且對勾(栓)槽(孔)的配合尺寸也要正確選擇，如果勾(栓) 槽(孔)的配合尺寸選不當，將會可能使石板材連接能力降低，易于破壞。
通過以上討論，我認為凝灰?guī)r(砂巖)用于石材幕墻是可行的，但要注意對材質的認識和評估，以及選擇正確的連接型式及勾(栓)槽(孔)的連接配合尺寸。凝灰?guī)r(砂巖)用于石材幕墻的計算方法和花崗石石材幕墻相同，只是
強度設計值取凝灰?guī)r(砂巖)
抗彎強度設計值（實測抗彎強度平均值/2.5）、
抗剪強度設計值（實測抗彎強度平均值/5）。
