1、工程簡介 哈爾濱國際體育會展中心是

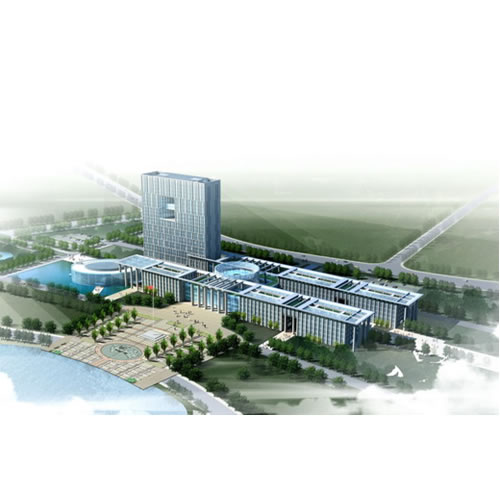

黑龍江省哈爾濱市的重點工程，是全國首家將展覽、會議和體育館三部分功能統一規劃部署，能舉辦大型展覽和召開國際會議及進行國際性體育比賽的大型會展工程。工程位于哈爾濱市開發區紅旗大街和長江路交匯處，占地面積63公頃，總建筑面積36萬㎡。（圖一）工程由三個主體建筑部分組成，1號工程展覽體育中心，2號工程為一座四星級酒店，3號工程是一座能容納50000萬人的體育館（如圖1），為迎接第十六屆哈洽會及申辦冬奧會，1號工程于2002年3月開工建設，將于2003年6月底投入使用。
2、幕墻簡介
2.1幕墻結構體系 由于建筑功能及建筑藝術的要求，1號工程四周立面大面積采用了
玻璃幕墻作為外
圍護結構，幕墻面積共33800㎡。兩側山墻及長江路立面
標高15.00m，以上采用了
預應力索
桁架點支式幕墻；黃河路立面大面積采用了
鋁合金明框幕墻及通風百葉；透光長廊部分采用了預
應力單層索網幕墻，幕墻總長度561m，高12m，幕墻面積共5400㎡（如圖2）。
圖2 1號工程總剖面
為與主體鋼結構支撐柱15m間距相呼應，透光長廊單層索網幕墻抗風柱采用平行弦桁架，間距7.5m（如圖3）。
ａ單元立面索網布置
ｂ單元立面玻璃分格
ｃ幕墻抗風柱剖面�。湄Q向拉索剖面
圖3單索幕墻單元結構示意
設計中考慮主體建筑伸縮縫的設置情況采用了單層索網45m跨張拉單元，在伸縮縫的左右兩側。設置了三角形空間鋼構架，以增加單層索網結構體系的邊界剛度。玻璃分格基本尺寸為1875mm×2800mm，面板玻璃采用的是12+12A+10鋼化中空Low-E玻璃。沿玻璃水平及豎向分格處設置了Φ22不銹鋼拉索，用以承受水平及豎向荷載。
2.2幕墻結構傳力途徑
水平風荷載由玻璃面板通過矩形爪點傳給豎向及水平不銹鋼拉索，水平不銹鋼拉索承受的水平荷載由幕墻抗風柱傳遞給抗風柱頂部鋼結構及底部混凝土梁；豎向拉索承受的水平荷載一部分傳遞給底部混凝土梁，一部分由豎索頂部鋼構架通過其兩側幕墻抗風柱傳遞給底部混凝土梁。幕墻自重由豎向拉索通過頂部鋼構架和幕墻抗風柱傳遞給混凝土梁。
2.3幕墻結構的節點構造設計
2.3.1水平與豎向拉索構造設計
水平與豎向拉索采用矩形爪的構造措施（如圖4），矩形爪點構造尺寸為260mm×80mm。為加強爪點抵抗水平負風壓的能力，爪點采用了槽形構造。爪點外夾片與內夾片用不銹鋼螺栓相連。在內、外夾片的背后，由兩塊帶凹槽的壓塊通過四根不銹鋼螺栓將水平與豎向拉索錨固鎖緊。
2.3.2水平單拉索邊部節點
水平單拉索的兩端張拉在變形縫兩側的三角空間桁架上（如圖5），為加強邊部節點與三角空間桁架的剛度，采用了加勁板的構造措施。在最大水平荷載作用，拉索的最大變形為150mm，為防止單索端頭張拉裝置中螺桿與矩形爪點夾具扭曲影響，采用半球鉸夾具使螺桿在夾具內有萬向±5o的旋轉自由度。
2.3.3豎向單拉索頂部與底部節點
在幕墻頂部設置片式鋼桁架，用以承受豎向單拉索的拉力，豎向單拉索頂部調節張拉裝置與水平單拉索相同，采用半球鉸夾具，拉索固定錨固端螺桿在夾具內可有±5o的萬向旋轉自由度（如圖6）。由于玻璃為脆性材料，在幕墻玻璃頂部采用了風琴板密封屏，用以防止主體鋼結構及屋蓋和單層索網變形導致玻璃破損的現象發生。
在底部設計有300mm高的大理石踢角，防止哈爾濱冬季積雪對玻璃清潔的影響。豎索的底部與頂部不同，拉索固定錨固端由鎖頭通過耳板與預埋件相連。
2.3.4伸縮縫處節點設計
主體建筑伸縮縫每一45m一道，在其兩側各設置一榀三角形空間桁架，幕墻玻璃在伸縮縫處斷開，用單獨設計并開模的鋁合金型材封邊收口（如圖7）。受溫度影響時，每45m跨伸縮縫索網單元間相互不受約束和限制，保證了結構的安全。
3、索網結構體系靜力計算分析
3.1基本參數取值
