門窗在建筑墻體上的安裝

來源:中國門窗&配套材料網　作者:周佩杰　日期:2009-7-10
頁面功能【字體：大中小】【打印】【投稿】【評論】

　　摘要；本文主要對建筑門窗在建筑墻體上的安裝方法，門窗洞口與門窗實際加工尺寸的理論間隙進行了闡述，并對于現場的安裝方法進行了簡述。

　　關鍵詞：理論間隙、施工安裝、測量、確認。

　　建筑用鋁合金門窗和未增塑聚氯乙稀（PVC-U）塑料門窗（以下簡稱為門窗），在建筑墻體上安裝時都是由建

　　帶形窗在組合時應考慮組合拼樘料和加工組合間隙對安裝洞口尺寸的影響，一般采用二種方法處理，一種是將每組窗在組合方向的加工尺寸縮小3-5mm，洞口理論間隙按上述原則執行；另一種是將積累誤差留在不影響觀感的某一分格上，待其它分格安裝后，實際測量進行最后加工安裝，這個某一分格一般都選在固定玻璃和靠邊的分格上。

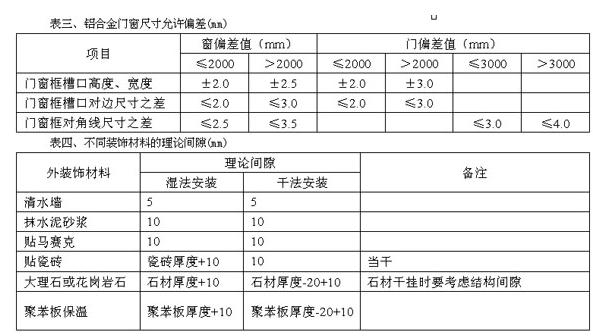

　　陽臺窗或轉角窗首先應確定窗外邊緣在建筑結構的安裝位置，一邊帶轉角窗應以外邊緣為測量基準，到外墻體最小寬度為洞口尺寸，采用表四規定的理論間隙進行單邊扣減即為窗的加工尺寸；二邊為轉角窗的部分，直接測量窗的外邊緣尺寸即為窗的加工尺寸。

　　門的高度在測量時應以室內或室外最高水平面為基準，測量洞口的最小高度，當采用有檻門時采用表四規定的理論間隙進行單邊扣減即為門高度的加工尺寸；當采用無檻門時采用表四規定的理論間隙進行單邊扣減并加上門檻厚度即為門的加工尺寸，此時門檻安裝在地平面下；門的寬度尺寸按上述規定確定。

　　門框邊框和門窗拼樘框、轉角框一般都要在上下加長30mm，便于埋在建筑結構內，在上邊洞口尺寸不能允許情況下可以不加長，但要與墻體固定。

　　三、門窗的施工安裝
　　1、三線定位是門窗安裝的關鍵，門窗水平線、里外進出位置線和左右位置控制線必須由總承包方提供，并由其進行技術交底，在安裝時嚴格按照三線位置進行安裝。

　　2、不同墻體采用不同的固定方法，對于磚砌墻體洞口，采用尼龍脹錨螺栓與墻體固定，但不能固定在磚縫上，嚴禁用射釘固定；對于混凝土洞口，采用尼龍脹錨螺栓或用射釘與墻體固定；對于空心、加氣塊墻體洞口，應采用尼龍脹錨螺栓或木螺釘固定在墻內已預埋的混凝土塊（規格100見方）或木磚（規格120*120*50經防腐處理，木磚的木紋應與木螺釘擰入的方向垂直）上，嚴禁直接固定在空心、加氣塊上。

　　3、窗框或鋼附框用固定片固定時，先將固定片用自攻釘采用中間（固定片長不得小于300mm）或一邊（不得小于150m）固定在窗框或鋼附框上，分清窗框上下及內外方向，然后將窗框或鋼附框送入洞口，在窗框或鋼附框的上、下框，中橫框及四角的對稱位置用木楔塞住作監時固定，調整木楔，使窗框或鋼附框上標出的水平與垂直中心線與墻體上標出的洞口水平與垂直中心線對準，然后確定窗框或鋼附框在洞口厚度方向的安裝位置，再將木楔塞緊，固定片另一端或兩端與墻體采用上述方法與墻體固定，其中有二個固定片在窗框或鋼附框的每一邊都要形成內八字或外八字形，不要一個方向固定固定片。

　　4、窗框或鋼附框用螺釘直接固定時，分清窗框上下及內外方向，然后將窗框或鋼附框送入洞口，在窗框或鋼附框的上、下框，中橫框及四角的對稱位置用木楔塞住作監時固定，調整木楔，使窗框或鋼附框上標出的水平與垂直中心線與墻體上標出的洞口水平與垂直中心線對準，然后確定窗框或鋼附框在洞口厚度方向的安裝位置，再將木楔塞緊，用尼龍脹錨螺釘或木螺釘通過在窗框或鋼附框預先加工完的安裝孔與墻體直接連接，尼龍脹錨螺釘孔內的灰塵一定要吹凈，方可擰入尼龍脹錨螺釘。

　　5、窗框安裝在已安裝的鋼附框時，分清窗框上下及內外方向，然后將窗框送入洞口，在窗框的上、下框，中橫框及四角的對稱位置用框安裝調整件調整，使窗框或鋼附框上標出的水平與垂直中心線與墻體上標出的洞口水平與垂直中心線對準，然后確定窗框或鋼附框在洞口厚度方向的安裝位置，在框安裝調整件處用自攻釘將窗框固定在鋼附框上。

　　6、窗框和鋼附框上的工藝孔必須用工藝孔蓋帶膠進行封閉，保證腔內不受腐蝕。

　　7、拼樘料和門框料安裝時將加長部分安裝在預留洞中，然后用強度等級為C20的細石混凝土澆灌固定，窗框與拼樘料拼接時應用緊固定件雙向擰緊，其間距不大于600mm，緊固件端頭和拼樘料與門窗框的間隙應采用密封膠進行密封。

　　8、窗框或鋼附框與洞口之間的預留間隙（伸縮縫）內采用閉孔泡沫塑料、發泡聚笨乙烯材料分層填塞，填塞不宜過緊。

　　9、外裝飾要與窗框留5mm的間隔，用建筑密封膠進行密封分隔窗框與外裝飾墻體。

　　10、鋁窗框不得與金屬和建筑墻體直接接觸，密封膠處不得有保護膜等包裝物，以免影響膠的密封質量。

　　11、對帶隔熱條的鋁合金窗安裝時，不要使固定片或鋼附框把兩側的鋁型材連接，形成導熱帶，失去保溫效果。
