幕墻受力桿件采用優化支撐力學模型最佳經濟合理性分析

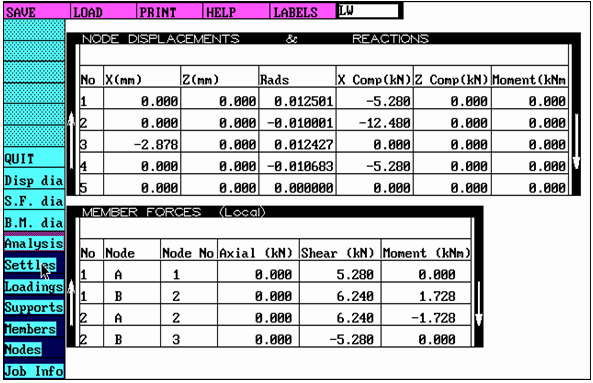

　　連續（雙跨）梁力學模型支點支反力（圖四）

　　從上面的連續（雙跨）梁力學模型有限元分析（圖二）的結果可以看出：

　　在同一樣截面的立柱型材，同樣受風荷載的前提下，簡支梁的Wx為59132mm3，而采用（雙跨）梁的結果Wx值為65820mm3，顯然它大于簡支梁Wx為59132mm3，那么簡支梁比雙梁比雙跨梁應力大
　　同樣受力同樣型材斷面，其簡支梁比雙跨梁撓度大f雙-f簡支=12.1-9.56=2.54mm，是以證明在同樣受力和同樣型材截面、同樣層高條件下，采用不同的立柱支撐條件（簡支梁，雙跨鉸接連續梁）其得到不同的型材幾何截面積，可以清楚看出雙跨梁對節約鋁型材重量比簡支梁情況省10%。
