Properties of the Silicone Sealant with Mineral Oil and Hazards in Panel Wall Industry
Zhengzhou zhongyuan Applied Technology Research and Development Co. Ltd, Henan Zhengzhou, 450007
Abstract: This article analyses mechanics and thermal stability of silicone sealant with different quantity of mineral oil, and shows its hazards in the panel wall industry. It is pointed out that the mineral oil should be refused to improve the quality of silicone sealant. It also makes suggestions on standard’s revision and perfecting test methods of sealant with mineral oil.
Key words: panel wall; mineral oil; silicone sealant;
引言
世界上第一個結構性裝配幕墻已經出現了30多年，并且仍處于良好的安全使用狀態[1]。而在中國
玻璃幕墻的興起和發展已經走過了20多年，由于它鮮明的個性和美學特點，形成了多彩而富于變化的城市景觀。而用于幕墻粘結的
硅酮密封膠，因其良好的
粘結性和
耐候性在
建筑幕墻裝配上起到了重要的作用。但是在飛速發展的背后, 隱藏著許多問題。
隨著玻璃幕墻的普及和
中空玻璃作為高效節能產品逐漸進入人們的生活，其產品產量快速增加，隨之在市場上也出現了幕墻用
密封膠的質量良莠不齊的現象，并且近年來隨著建筑市場價格競爭激化, 蔓延著重價格輕質量的傾向, 激烈的競爭凸顯出價格說了算的傾向,個別膠廠為了降低成本, 不惜在
密封膠中添加礦物油。與此同時，部分
中空玻璃生產廠家和
門窗公司因為不了解礦物油對中空玻璃的危害而選用價格低廉的
硅酮中空玻璃膠、
結構膠、
耐候膠等其它密封膠代替
中空玻璃密封膠使用，或選用含礦物油的價格較低的硅酮中空
玻璃膠將中空玻璃裝框安裝到樓房上，基于這種情況，也促使了市場上出現了摻礦物油的中空玻璃密封膠和玻璃膠---前者直接作為中空玻璃的外道密封膠與中空玻璃內道
丁基膠直接接觸，后者直接被用于替代中空玻璃密封膠使用或在中空玻璃裝框時與中空玻璃外道密封膠通過點式直接接觸。隨著時間的推移，采用含礦物油的中空玻璃工程用密封膠制作的中空玻璃出現了一系列嚴重的質量問題：礦物油滲透到內道
丁基膠內，溶解了丁基膠配方中的基礎料，丁基膠被礦物油軟化并溶解而流淌進入中空玻璃間隔層內，中空玻璃出現大量漏水、漏氣和出霧等現象，使中空玻璃的使用壽命大大縮短[2]。
為此，筆者對摻
白油硅酮密封膠的
力學性能、
粘接性能、
老化性能及熱性能進行了研究，并列舉了大量的實例來說明摻白油硅酮密封膠對玻璃幕墻、中空玻璃及
石材填縫造成的危害[1]，并在此呼吁每一個膠廠都應該做到不加白油，而幕墻公司在選膠上應做到質量第一，這樣我們才能更好地杜絕幕墻玻璃粘結密封裝配安全的質量事故發生, 令人們對幕墻的安全和
耐久性更加的感到放心[3,4]。
1 試驗部分
1.1 試驗原料
分別取摻加白油量為0％、2%、4%、6%、8%、10％的硅酮密封膠產品進行測試。
1.2 性能測試
1.2.1 力學性能測試
按照國標GB16776的規定，制成“工”型的試片，在恒溫恒濕間養護28d后在拉力機上進行標況和300h水紫外
拉伸測試。
1.2.2
硬度測試
按照GB/
T531-1999通過在高溫下加速白油膠的老化，在不同的時間段對其硬度進行測量。
1.2.3 熱重分析
在瑞士梅特勒-托爾多公司生產的TGA/DSC 1型熱重分析儀上對膠樣進行測試，對其
耐熱性能進行比較。
2 結果與討論
2.1 幕墻用中空玻璃的危害
2.1.1 聚硫膠失粘現象
目前，中空玻璃所用的密封膠聚硫膠會出現失粘現象，這樣造成了中空玻璃密封失效，降低了其
保溫性能。
對于這種問題，原因主要有二：首先，廠家在制作中空玻璃時沒有保證兩個粘接玻璃面的清潔，這樣在用膠的過程中就會造成聚硫膠的脫粘；其次，對于用于中空玻璃與
窗框之間密封的
硅酮耐候膠，如果其內部含有白油，當其用于窗框密封時，隨著時間的推移，白油會慢慢的滲到中空玻璃的外道膠即聚硫膠的粘接表面，由于白油是非極性分子，且與聚硫膠是不相溶的，這樣聚硫膠與被粘界面間就不能互相潤濕，從而造成聚硫膠與玻璃表面之間脫粘。對于上述這兩種原因，第一個我們可以通過認真的工作去克服，而第二個則需要廠家選用高質量硅酮密封膠，拒絕摻白油硅酮密封膠。
2.1.2 對丁基膠的危害
在目前的建筑行業中，不少工程出現了
中空玻璃丁基膠流淌、彩虹和出霧漏氣現象，這不僅影響了建筑物的美觀，更對建筑物的質量造成了嚴重的傷害。這是因為礦物油的沸點很低，容易揮發，當含礦物油的硅酮密封膠用于中空玻璃的外道密封后，隨著時間的推移，礦物油會不斷向內外揮發，當其和中空玻璃的第一道密封膠丁基膠接觸后會造成其溶解，這樣會導致中空玻璃凸點、流淌、中空玻璃密封失效以及在
低輻射玻璃中出現彩虹現象[5]，對中空玻璃造成很大的傷害。礦物油的含量較多，造成丁基膠流淌在中空玻璃的
腔體內，在中空玻璃內表面，形成一道一道的油帶。當礦物油進入Low-E中空玻璃時，膜層未被
腐蝕時就會出現彩虹現象。在實驗室中對中空玻璃
硅酮結構膠與丁基膠進行了

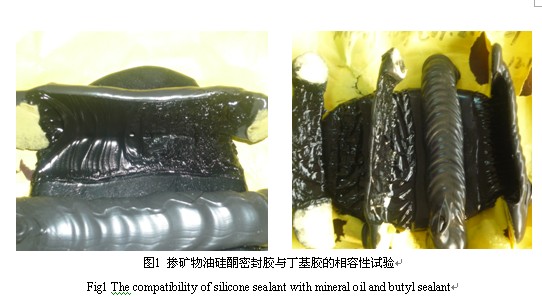

相容性試驗如圖：
從圖1中可以看出，把摻礦物油硅酮密封膠與丁基膠進行相容性試驗后，摻礦物油硅酮密封膠中的礦物油就會遷移出來，進入丁基膠中，從而造成丁基膠溶解、變稀，當使用在中空玻璃上時，會導致丁基流淌現象。
對于礦物油膠（白油）在工程中的使用結果如下圖：從圖2、3中可以清晰的看出丁基膠流淌和彩虹現象。
2.2 對玻璃幕墻的危害
目前，在市場上由于摻白油硅酮密封膠的出現，且被某些建筑商用于玻璃幕墻的結構裝配及
接縫處的密封，這勢必會對幕墻工程的質量造成很大的危害。因為這些建筑幕墻大多采用于
公共建筑、商務中心區域, 該區域人流勢必密集, 如板片高空墜落, 其后果是災難性的。
幕
墻板片依靠硅酮結構膠粘結在外墻
框架上,這就要求結構膠既要有足夠的
強度, 能承受50年或100年一遇的最大設計
荷載, 又要具有足夠的
彈性,能承受
風荷載、熱、地震和建筑沉降引起的結構變位, 而且要保證位移時的
應力不大于
許用應力。如果在幕墻工程上使用了摻白油硅酮密封膠，由于這種密封膠中的
增塑劑甲基硅油被低分子、易揮發的礦物油（白油）所取代，在長期的使用過程中其力學性能會急劇下降，且白油也會隨著時間的推移而慢慢的揮發出來，這樣導致密封膠結構化、變硬、失去彈性，其后果是造成膠的
位移能力下降，粘接性破壞，進而造成玻璃的
脫落。下圖為某工程所用的摻白油硅酮密封膠后出現的開以及中空玻璃脫落現象裂現象。
上一頁12下一頁
| 此文由 中國幕墻網 m.shanhuiwang.cn 收集整理,未經許可不得轉載! |
| 我要評論 (已有*人參與評論) |
上一篇：中空玻璃霧化的原因分析
| 【回到頂部】 |
