封口板安裝說明：

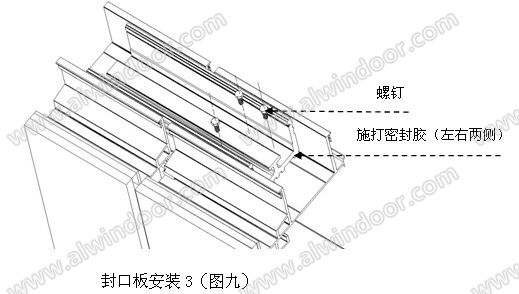

封口板擱置于待安裝板塊的上橫框（圖七），板塊安裝就位后將封口板滑至兩相鄰板塊中央（圖八），擰緊
螺釘（單側
固定）并
涂膠，然后在封口板兩側施打
密封膠（圖九）。
橫豎框加工圖解

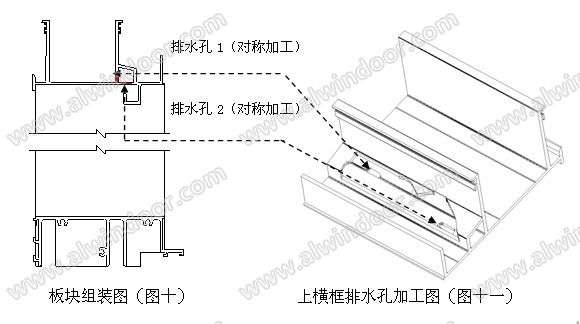

本圖中結構由于單元上橫框通長（蓋過豎框端頭），若實現順利插接則豎框下端需作銑加工（圖十三）;其加工尺寸與單元下橫框槽口相匹配（圖十），并開設
排水孔，豎框側壁的排水孔與上橫框
結露槽對應；
排水說明：大量的水由最外層的
密封膠條阻擋（圖三），少量的水由后置
擋水板阻擋；經二道
防水材料作用，最后只有微量的水進入封口板內經單元板塊上橫框之排水路徑導入豎框前腔內（圖十四），可每三層設外
披水板，將水導出幕墻外。
面板后的少量結露水汽由上橫框之結露槽收集，經由豎框側壁的排氣孔導入豎框前腔內。
收口處理圖解

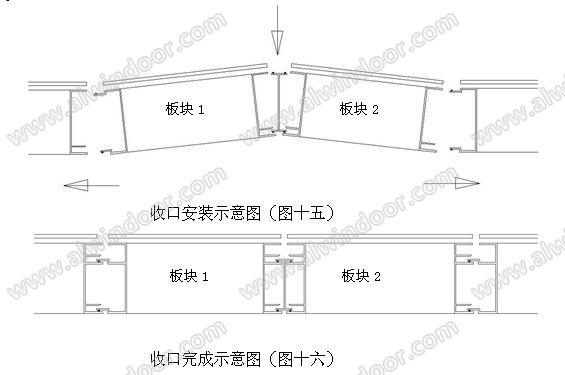

收口位置留兩個單元板塊（或三個）最后安裝，如圖（圖十五）方式中間工字形插件安裝后，按箭頭方向將板塊平推入內，完成安裝（圖十六）。
小結：如果設計合理，橫滑型單元幕墻排水效果可達到很高的
水密性能等級，是其優點；但是該系統對折線形式及圓弧形式的幕墻在使用上有一定局限性，是其缺點。
三．2 插接方式之橫鎖型

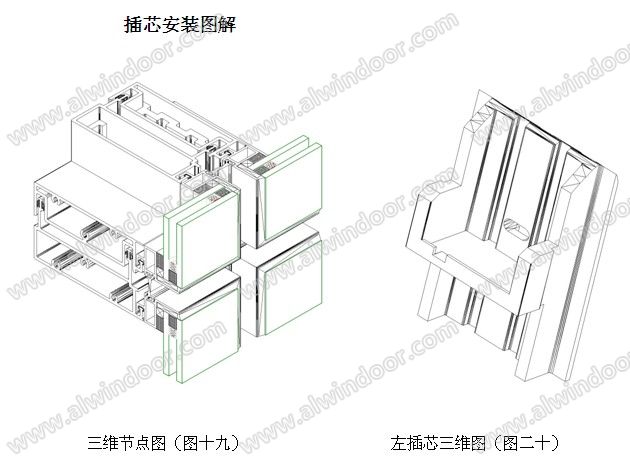

橫鎖型是在相鄰上下兩單元組件豎框內設開口鑄

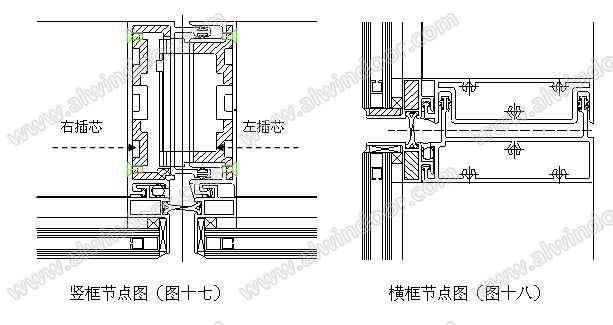

鋁插芯，鑄鋁插芯也互相對插，將接縫處空洞封堵，由于上下單元豎框用鑄鋁插芯插接，上下單元形成橫向鎖定（圖十七、十八），即上單元組件不能在下單元組件上框中滑動。
說明：豎框加工如圖示（圖二十三）將陰影部分銑掉，為安裝插芯及現場安裝需要。同時在安裝
橫龍骨處及
連接件處要在相對應一側開工藝孔，圖示中不在一一表述。
導排水圖解
排水說明：大量的水由最外層的密封膠條阻擋（圖十七），少量的水由左右插芯排水孔導入，經右插芯收集，最后經單元板塊右框及右插芯之底排水孔導入豎框前腔內排出（圖二十四）。
收口處理圖解（略）同橫滑式結構。
小結：橫鎖型單元幕墻由于橫向鎖定，
抗震性能較好（可自動復位）適用于彎弧或折線形式；但是該系統排水性能不如橫滑式結構，同時插芯
開模較難造價高于橫滑式結構，近幾年應用逐漸減少。
