四、
雙層幕墻總得熱量
雙層幕墻總得熱量為日射得熱量、傳熱得熱量和空氣滲漏的耗熱量之和。結果見下表
幕墻夏季總得熱量Q的最大值為1113.4 W(4.5米層高)、884.2 W(3.8米層高)產生在西立面，16點。
五、4.5米層高雙層幕墻的夏季空調計算
(1)排風量V計算：
計算公式：
V=
t=tn+（tp-tn）/2
式中：
tp：排風溫度（℃）；
tn：進風溫度，取為22 ℃；
t：內層玻璃內表面平均溫度(℃)；
α：?jiǎn)挝粨Q算系數，取0.28。
Cp：空氣的定壓
比熱容，取1 KJ/（kg·K）；
Ρwn：室外計算溫度下的空
氣密度，取1.2 kg/m3；
將各參數代入計算得：
V==== m3/h
(2)
熱通道內的風速v計算：
v=V/A== m/s
(3)進風口的開口寬度計算：
WD=V/v’= = mm
(v’=1.5 m/s為限制風速，0.9為局部
阻力系數)
本工程設計方案的進風口寬度取為90 mm，可以算得層高為4.5米的雙層幕墻內層玻璃的內
表面溫度為：25.8 ℃；熱通道內風速為0.49 m/s。符合使用的舒適要求。熱通道的排風溫度tp為：29.6 ℃；即熱通道內排風進風溫度差為：7.6 ℃。
內表面溫度t與通道

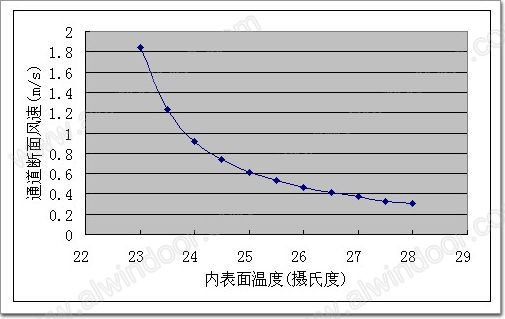

斷面風速v關系曲線(層高4.5米)
六、3.8米層高雙層幕墻的夏季空調計算
(1)排風量V計算：
計算公式：
V=
t=tn+（tp-tn）/2
式中：
tp：排風溫度（℃）；
tn：進風溫度，取為22 ℃；
t：內層玻璃內表面平均溫度(℃)；
α：?jiǎn)挝粨Q算系數，取0.28。
Cp：空氣的定壓比熱容，取1 KJ/（kg·K）；
Ρwn：室外計算溫度下的空氣
密度，取1.2 kg/m3；
將各參數代入計算得：
V==== m3/h
(2)熱通道內的風速v計算：
v=V/A== m/s
(3)進風口的開口寬度計算：
WD=V/v’= = mm
(v’=1.5m/s為限制風速，0.9為局部阻力系數)
表十二 熱通道內風速v、進風口寬度WD與t的關系(3.8米層高)
t（℃） 23 23.5 24 24.5 25 25.5 26 26.5 27 27.5 28
t-t（℃） 1 1.5 2 2.5 3 3.5 4 4.5 5 5.5 6
v（m/s） 1.46 0.97 0.73 0.58 0.49 0.42 0.37 0.32 0.29 0.27 0.24
WD(mm) 270.7 180.5 135.4 108.3 90.2 77.4 67.7 60.2 54.1 49.2 45.1
本工程設計方案的進風口寬度取為90 mm，可以算得層高為3.8米的雙層幕墻內層玻璃的內表面溫度為：25 ℃；熱通道內風速為0.49 m/s。符合使用的舒適要求。熱通道的排風溫度tp為：28 ℃；即熱通道內排風進風溫度差為：6 ℃。
內表面溫度t與通道斷面風速v關系曲線(層高3.8米)
