2 大跨度屋蓋設計
由于B 區屋蓋體系和A 區相同，僅跨度為72m，略小于A 區的99m 跨度，因此僅以A 區為例詳述屋蓋設計內容。結構控制作用主要為結構自重、
風荷載以及
溫度作用。
2. 1 屋蓋體系
A 區屋蓋采用跨度99m 張弦
桁架，由于本工程所在地風吸力較大，設計中采用
混凝土屋蓋作為基層，上覆
金屬屋面，混凝土屋面作為配重，控制張弦桁架下

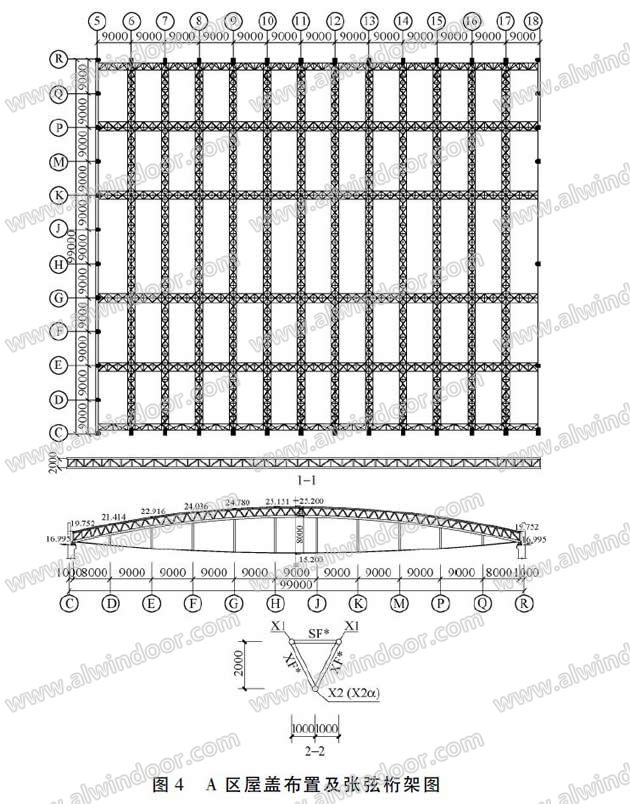

拉索不會出現松弛。屋蓋布置及張弦桁架剖面如圖4 所示。為保證屋蓋
整體穩定，沿縱向設置4 道支撐，縱向支撐
截面采用倒三角桁架，與張弦桁架等高度； 屋蓋周邊上弦面內布置交叉
拉桿，另外沿縱向在三等分處增設兩道交叉拉桿，確保屋蓋的整體
穩定性。
為釋放張拉過程中的
支座摩擦力以及使用過程中的
溫度應力，張弦桁架與柱連接一端采用鉸支座，布置在側向
剛度較大的一側，另一端采用單向滑移支座。
2. 2 風洞試驗結果［1］
設計中風
荷載重現期按照50 年考慮，
基本風壓w0 = 0. 80kN /m2 ，

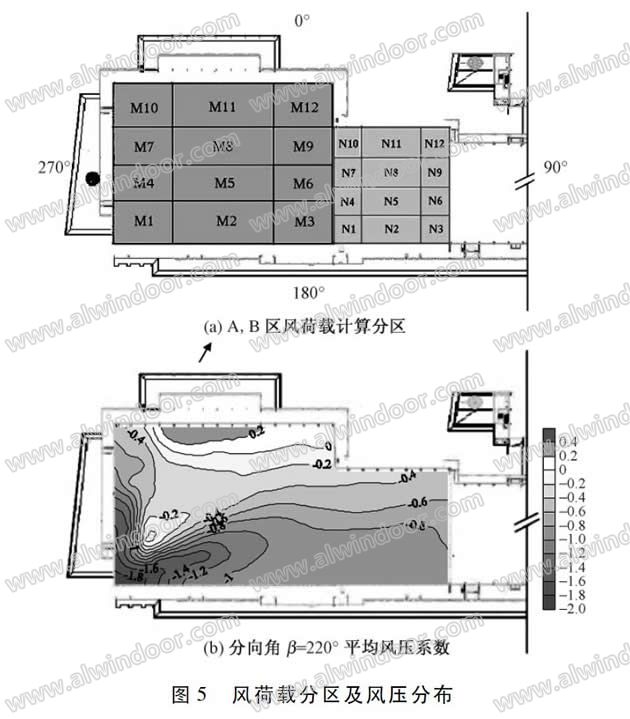

地面粗糙度A 類。針對A，B 區女兒墻、屋面進行了風洞試驗。屋面風荷載計算分區、典型風向角作用下
風壓分布如圖5 所示。由于女兒墻作用，M1 區最大風壓系數可達－ 1. 47，N1 區最大風壓系數可達－ 1. 17。以上兩區最大
風振系數可達1. 92，屋面最大風吸力超過2kN /m2。由于女兒墻作用，M1，M3，M10，M12 及N1，N3，N10，N12 區域部分屋面局部風壓系數可達－ 2. 36。
設計中根據分區優化
檁條間距，普通檁條間距采用1. 2m，但是M11，M12 區檁條間距需要加密到0. 9m，M1 區檁條間距需要加密到0. 6m。
2. 3 溫度作用
假定結構合攏溫度為20℃，設計采用的溫度作用計算參數如下：
( 1) 屋蓋
鋼結構計算時取結構正溫差25 ℃，負溫差15 ℃。
( 2) 對于屋蓋
混凝土結構計算，考慮到徐變對
應力松弛影響、
開裂對剛度影響，溫度折減系數取值如下： 升溫應力松弛系數0. 35，開裂剛度影響系數1. 0，等效升溫8. 75℃； 降溫應力松弛系數0. 35，開裂剛度影響系數1. 0，等效降溫5. 25℃； 考慮到暴雨影響以及短時溫差，計算正負溫差均取10 ℃，由于板厚度較小，忽略梯度溫差。
( 3) 室內鋼結構計算時取結構正溫差15 ℃，負溫差10 ℃。
2. 4 屋蓋分析結果
( 1) 計算模型
整體結構、切榀結構及獨立張弦桁架計算采用SAP2000，各種不同結構模型見圖6。
節點分析采用ANSYS。
