充氣中空玻璃盡管與其他歐洲國家相比用量少很多，但近些年充氣中空玻璃在意大利建筑領(lǐng)域的應(yīng)用，比傳統(tǒng)普通的雙白玻中空玻璃更大程度地節(jié)約了能源。一般要達(dá)到更高水平的隔熱性能，需要用到鍍膜，進(jìn)而，對中空內(nèi)腔進(jìn)行氣體填充，以減少傳導(dǎo)和對流而產(chǎn)生的熱傳遞。
對于充氣中空玻璃的應(yīng)用已經(jīng)有很多研究，文章，標(biāo)準(zhǔn)，法律及法規(guī)都廣泛地進(jìn)行過論述，并得到了一致認(rèn)知，所以在這里就不展開探討了。
例如，為了評估充氣中空玻璃特有的作用，下表根據(jù)EN673要求對相同配置的中空玻璃填充不同氣體而得到不同的K值，(K值以W/m2·K為計量單位)。

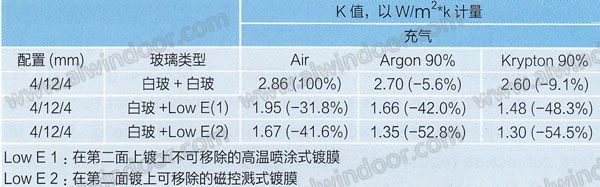

表1 不同類型玻璃和氣腔層內(nèi)氬氣含量與K值的關(guān)系
圖1 不同類型玻璃和不同氣腔層寬度與K值的關(guān)系
應(yīng)用氣體
對中空玻璃填充的氣體而言，較廣泛應(yīng)用的是氬氣。度時比重是1.7836kg/m3(同樣條件下空氣比重是1.2928kg/m3)。無色，無味，無毒(除非它的濃度高到替代了空間中的氧氣)，耐紫外線，對光線無影響。且它是市場上最便宜的氣體之一。
另外可選擇的氣體是氙氣和氪氣，但價格昂貴，0度時的比重分別是4.56kg/m3和2.86kg/m3，這兩種惰性氣體的穩(wěn)定性和反應(yīng)性和氬氣類似。
六氟化硫(SF6)有隔音性能，但是隔熱性能較差，并且對環(huán)境有害(瑞士于2002年禁止中空玻璃內(nèi)填充SF6)。因此它的使用有諸多限制。
被用于中空玻璃填充的氣體，密度要大于空氣，這樣可減低它們的對流速度，從而降低熱傳導(dǎo)。
而當(dāng)氣體層寬度超過一定限度時，氣體的隔熱性能就會大大降低，這是因為氣體層的增加導(dǎo)致對流增強，從而熱傳遞也隨之增加。為了達(dá)到最佳效果，氣體層的寬度建議在16mm左右，如果大于這個寬度隔熱性能將不會繼續(xù)增加。
我們通過對三種不同配置的中空玻璃進(jìn)行檢測發(fā)現(xiàn)不同的充氣的濃度對4-12-4的中空玻璃K值得影響有所不同參見圖2。
圖2 不同類型玻璃的K值與不同氣腔層寬度的關(guān)系
試驗再次證明，氬氣濃度越高中空玻璃的性能越好。
始終如一的性能
保持中空玻璃的完整性顯然非常重要。在充氣中空玻璃方面，這一點除了跟其良好的服務(wù)年限有關(guān)聯(lián)外，充氣是否按照規(guī)范操作也非常重要。
氣體泄露與否是決定中空玻璃質(zhì)量的要素之一，它跟密封膠的質(zhì)量以及密封膠的正確使用有直接關(guān)系，當(dāng)然按規(guī)范制作中空玻璃也很重要。
對于密封膠的氣密性評估(參見表2)，(此方法通過測量氣體在一定時間內(nèi)透過既定厚度和尺寸的膠層的值進(jìn)行評估)，在選擇最適宜的中空材料情況下，考慮所有其它因素對密封膠隨時間變化的影響，例如在特定的大氣和老化后的玻璃粘合性能，及機械應(yīng)力。
表2密封膠的氣密性
表3 UNI標(biāo)示公司的氣體泄漏率(Li)和相關(guān)滲透指數(shù)(I)分年匯總(平均值)
上一頁123下一頁
