轉扣式鋁合金玻璃幕墻橫梁快速安裝系統解析

　　1 前言

　　目前在國內幕墻行業內，各種鋁合金（詞條“鋁合金”由行業大百科提供）玻璃幕墻橫梁的連接或多或少存在著不太完美的方面。比如：采用開腔橫梁雖然安裝方便了，但結構受力差，型材用量多;采用閉腔橫梁雖然結構受力好型材用量少了，但是施工難度大(需要橫豎龍骨同時安裝)。或是加工量大(手動銷釘結構需要在橫梁上開長條孔)，或是連接附件復雜需要定制可靠性不好保證(彈簧銷釘結構)。

　　本文將介紹一種新型的鋁合金玻璃幕墻橫梁連接方式——“轉扣式鋁合金玻璃幕墻橫梁快速安裝系統” (見圖1)。

　　本系統由立柱（詞條“立柱”由行業大百科提供）、橫梁、螺柱（詞條“螺柱”由行業大百科提供）組件、轉扣、壓板、自攻螺釘組成，結構形式簡潔(見圖2)。其主要優點為：1、結構受力好，采用閉腔橫梁;2、施工工藝簡單，采取先安裝立柱后安裝橫梁的施工工藝，且橫梁安裝采用卡扣式結構;3、加工量小，加工形式僅為下料和立柱上的兩個螺栓孔;4、連接附件簡單，螺柱、螺釘（詞條“螺釘”由行業大百科提供）等國標件和鋁型材。

　　本文將對 “轉扣式鋁合金玻璃幕墻橫梁快速安裝系統”的安裝工藝及其各方面的性能構造迸行深入分析，并且例舉其實施的一些方式。

　　2 轉扣式鋁合金玻璃幕墻橫梁快速安裝系統的安裝實現過程

　　第一步：在立柱上橫梁連接位置加工出上下兩個螺栓過孔，兩個孔關于分格線上下對稱。

　　第二步：將四個轉扣通過螺柱組件安裝于立柱兩側(見圖3、圖4)

　　第三步：將立柱安裝調試完畢。

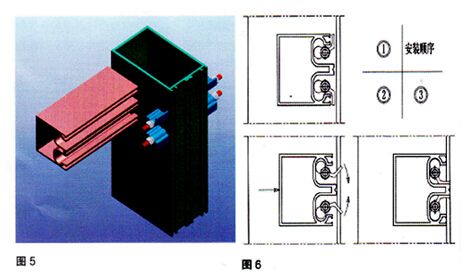

　　第四步：將橫梁由室內方向往外平推，使其槽口卡入轉扣中，并同時轉動轉扣將橫梁卡住。 (見圖5、圖6)。

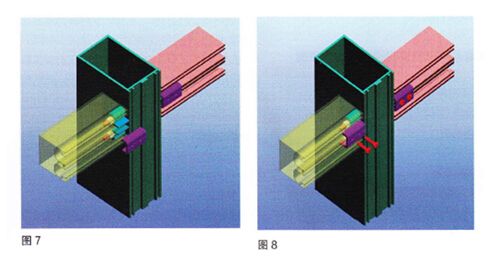

　　第五步：使用壓板將轉掃固定，使其不再轉動(見圖7、圖2)。

　　第六步：使用自攻釘將壓板固定于橫梁上，完成橫梁的安裝(見圖8)。

　　通過以上安裝過程的描述可以看出，轉扣式鋁合金玻璃幕墻橫梁快速安裝系統在結構的可行性上來講是完全可以實現的。此系統的安裝過程方便決捷，體現了其快速安裝的特點。

　　3 轉扣式鋁合金玻璃幕墻橫梁快速安裝系統特點

　　下面將對轉扣式鋁合金玻璃幕墻橫梁快速安裝系統各方面的性能構造特點進行分析。

　　3.1 結構體系受力情況

　　轉扣式錮合金坡璃幕墻橫梁!陜速安裝系統的橫梁為閉腔型材，型材截面力學性能（詞條“力學性能”由行業大百科提供）良好。

　　橫梁的承力點(螺栓連接位置)靠近玻璃面板，玻璃重力作用點的力臂相對螺栓位置很小，使其產生的力矩也就小了。所以整個系統的抗扭轉性能較好。

　　3.2 連接系統的加工情況

　　轉扣式鋁合金玻璃幕墻橫梁快速安裝系統的加工形式為：1)下料;2)立柱上加工兩個螺栓過孔;3)壓板與橫梁配鉆兩個自攻釘引孔。由此可見，此結構的加工量非常的少且都是常規的加工。所以此結構加工非常的簡單方便。
