通過案例分析解析預制構件深化設計技術研究

　　本篇文章內容由[中國幕墻網]編輯部整理發布：

　　1 清水混凝土外墻掛板建筑方案優化設計研究

　　1.1 軟通動力研發樓

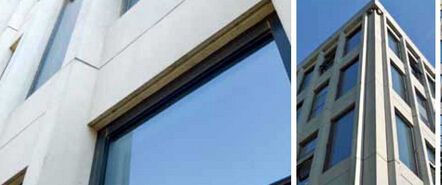

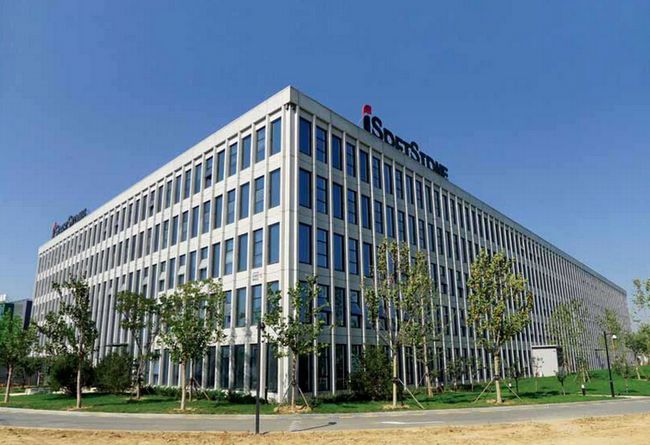

　　本項目位于北京市海淀區中關村軟件園，建筑高度為20.7m，地上5層、地下2層，首層層高4.2m，二至五層層高3.9m。建筑平面為矩形布置，軸網間距8.4m，主體結構為鋼筋混凝土框架剪力墻，外墻采用清水混凝土掛板系統(圖1，2)。

　　1.1.1 建筑外墻方案比較

　　此建筑外墻原設計方案擬采用石材幕墻系統，經過北京預制建筑工程研究院與業主及設計單位的協調，咨詢方提出可采用預制混凝土外墻掛板系統方案，飾面為清水混凝土效果。通過對兩種幕墻方案優缺點比較(表1)，綜合考慮外墻立面效果、墻身做法和性能、工程造價等因素，業主和設計單位一致認同咨詢方的預制外墻方案。

　　表1 外墻方案優缺點比較

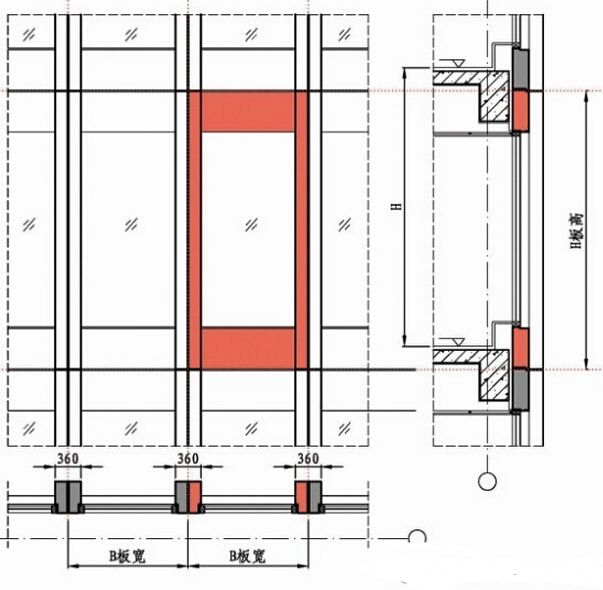

　　立面分格方案的優化有利于提高預制建筑項目的技術經濟性和實施效果。依據此項目的立面造型特點，我們對立面分格方案進行了對比研究。方案1是以一個窗口為預制單元的分格方案(圖3)，方案2是以兩個窗口為預制單元的分格方案(圖4)。
