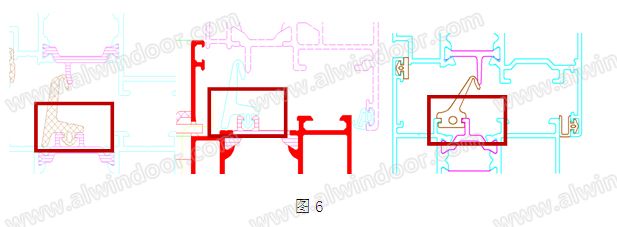

EPDM等材質偏軟，其擠出精度也沒有鋁型材和隔熱條高。像圖4那么大的跨度，很容易從槽口中脫出。而圖6的固定方式就比較好。因為根基穩定了，上面的鴨嘴部分才能起到應有的作用。
⑷ 室內密封膠條
正風壓使框和扇之間有一定的分離。因此室內密封膠條要靠彈性來貼緊框型材表面，除了選用適當工作高度的膠條，也可以改變一些尺寸或者結構來增加回彈力(圖7)。
2、對于圖8的節點，扇型材穿了常見的I型隔熱條，形成了低凹處，容易積水。常見的排水孔開法有兩種。對于圖9來說，積水流到鴨嘴部分與型材的接觸部位，導致水密失效。而圖10對排水孔的加工精度要求很高：隔熱條頭部尺寸4.2，壁厚1.8以上，如果加工設備調整不當，容易銑穿隔熱條，使得積水進入隔熱腔!因此選用C型隔熱條或者采用類似圖3中的積水槽，效果會改善。
3、風壓較大的地方，可以在玻璃下面增設一道密封膠條或硅酮膠，提高玻璃安裝空腔的等壓效果。(圖12)
三、等壓雨幕在外開窗上的應用
外開窗在風壓的作用下，兩個膠條處于壓縮狀態(圖11)，雨水不容易直接滲入框扇之間的間隙。但玻璃槽中的雨水以及露水等，仍然需采用等壓原理。且考慮到膠條老化（詞條“老化”由行業大百科提供）后密封效果變差的影響，也是必要的。
四、等壓雨幕在推拉窗（詞條“推拉窗”由行業大百科提供）上的應用
因為自身環境的特點，日系推拉窗在水密性的設計很先進，很值得借鑒。參考一些日本資料，可以發現等壓原理在推拉窗上的應用，可以在三協、酈住、YKK的產品上可以看到。而國內推拉窗采用等壓原理的并不多。

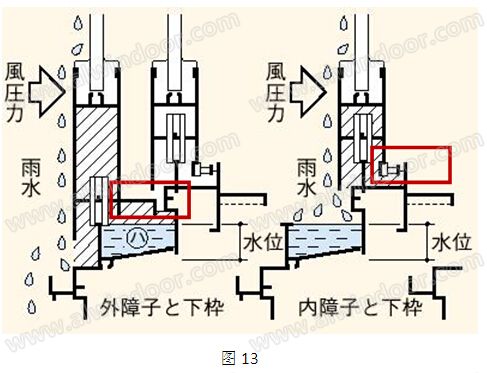

常見的日系等壓設計(如圖13)，在正風壓的作用下，外側扇型材上伸出一支懸臂與下滑緊壓，形成氣密層。相似的，內側扇型材與下滑壓緊，也形成了氣密層。隨之雙雙形成等壓腔，來減少積水，加速排水。這樣要好過單純拉高下滑的階梯斜度(積水高度)來克服風壓的設計。當然日系推拉窗的高水密性的實現還需要很多其他設計和加工的細節來保證。
五、總結
在改善水密性/氣密性方面，國內外門窗系統普遍使用等壓雨幕原理，所以本文首先概述等壓雨幕的作用原理，然后介紹其在鋁合金門窗應用中的代表性細節。可以看出，控制框扇搭接處的間隙很重要，以及密封膠條合理設計選用的重要性。而且日系推拉采用等壓設計的方式很值得借鑒。
參考資料：
1、Nathan Van Den Bossche, Pressure equalization as design strategy for watertight windows
2、李良 《橫滑式單元幕墻防水構造典型誤區分析》
3、張芹 《中國對世界幕墻技術發展的新貢獻》【完】
