本篇文章內容由[中國幕墻網]編輯部整理發布：
7xxx二系鋁合金又稱高強鋁（詞條“鋁”由行業大百科提供）合金（詞條“合金”由行業大百科提供）或硬質鋁合金，它主要有兩類:中高強度的Al一n一垅合金和高強度的Al一Zn-地一Cu合金。Al一Zn ?dg合金典型代表有了003, 7005、7NOI、7020合金，A卜Zn-地一u合金典型代表有7075、7050, 7449、7085合金0 7x二系鋁合金由于具有密度低、比強度高、加工性能好及焊接（詞條“焊接”由行業大百科提供）性能優良等優點，在航空航天工業、軌道交通運輸、建筑、橋梁、工兵裝備等方面都得到了廣泛的應用111.隨著現代制造加工業的迅速發展，對7xxx系鋁合金的強度、韌性以及抗應力腐蝕(SCR)性能等提出了更高的要求，特別是了xxx系鋁合金在產業化應用中普遍以犧牲強度為代價來降低其應力腐蝕(SCC)敏感性的問題需要解決，時效是決定鋁合金力學性能的關鍵工序，通過優化時效工藝可使合金的強度、韌性和耐腐蝕性得到有效改善。為此，本文對目前的7xxx鋁合金的時效工藝進行總結，為更好的提升鋁合金的性能提供參考。
1. 7xxx鋁合金的時效強化原理
金屬材料的強化途徑主要有第二相強化、細晶強化、加工硬化以及固溶強化，對可熱處理時效強化的了二二合金來講，時效工藝對合金的微觀組織和性能有著重要影響。時效是將浮火后的鋁合金放在室溫條件(自然時效〕或入工加熱的條件下，使過飽和態的基體發生分解，析出港質原子聚集區(GP區)和析出相(沉淀相)的過程。在7xxx合金中，一般認為在合金的析出相的析出序列為:SSSS(supersaturated solid solution,過飽和固溶體)一GP區一ri‘(MgZn,)(過渡相》一A(平衡相〕。若Zn: Mg比較低，一些鋁合金會出現T相(AIXg,Zn,):T相鋁合金在時效過程中析出序列可表示為:SSSS--GP區一T(半共格)-T,由于時效溫度一般低于200℃通常很少在合金中發現T相，圖1為7xxx鋁合金不同時效態的典型的透射微觀組織。
高強Al-Zn 11g-Cu侶合金的微觀組織與性能有著緊密的聯系，合金的性能主要受合金組織內的析出相尺寸、類型及分布的影響，A1一Zn-Mg--Cu的微觀組織主要有三部分組成，即晶內析出相(mpt)、晶界析出相相GBP以及晶界周圍的無沉淀析出帶(PFZ)。mpt對合金的強度起決定作用，時效析出的GP區和n’相的強化效果好于粗大的平衡相ri相。GSP對合金的抗應力腐蝕性(SCR)起主要作用，GSP連續對合金的韌性和SCR性不利，而較粗大不連續的分布對合金的抗應力腐蝕性有利，經過時效和回歸再時效熱處理能得到這種組織。PFZ形成理論有貧空位乏理論和貧溶質原子理論，PFZ對塑性和SCR的影響尚無定論，一般以為PFZ較窄對韌性和SCR有利;也有人因為PFZ對SCR的影響不大主要受PFZ區的，主要受Cu元索濃度分布影響.時效強化的效果取決于鋁合金時效析出相對位錯運動的相互作用，當析出相為GP區和尺寸較小的ii’相時，作用機制主要為位錯切割機（詞條“切割機”由行業大百科提供）制;當析出相為尺寸較大的n‘相和11相時，作用機制主要為位錯繞過機制(奧羅萬機制)圈。
2.影響時效的因素
為了研究，~鋁合金的時效過程的性能演變，通常通過合金的時效一硬度曲線來表征合金性能隨時效時間的變化。合金在時效過程中一般經歷欠時效、峰時效、過時效蘭個階段，欠時效階段為合金硬度(強度)逐漸上升過程，該階段合金組織中的GP區或過渡相砰數量逐漸增多。峰時效為合金達到硬度最大的點，合金的微觀組織為高密度彌散的GP區和可相。過時效過程中合金的硬度逐漸降低，組織中的可相的尺寸逐漸長大發生粗化，同時發生可相向粗大的平衡相n轉變。部分，~合金還會存在者“雙峰時效”現象，如宋仁國[31在研究7175合金時發現現雙峰時效現象，第一個峰值對應的顯微組織GP區，隨著GP區部分溶解強度降低，然后隨可相數量逐漸增多形成第二個峰值。為影響7xxx鋁合金時效工藝因素。
(1))固溶處理
7xxx系鋁合金的固溶處理(淬火（詞條“淬火”由行業大百科提供）)是使2n、蠅等溶質原子均勻地洛入鋁基體中，以獲得過飽和的固溶體為后續的時效作準各。淬火溫度越高同時冷卻速度越快，淬火后合金的過飽和度就越大，越利于合金在后續時效過程中的沉淀析出，能夠顯著提升合金的力學性能。然而淬火溫度太高易使鋁合金晶粒粗大，并且可能發生過燒，淬火冷卻強度過快會導致合金因冷卻不均發生撓曲變形。對此應加強研究7xxx鋁合金的TTP曲線中的淬火敏感性區間，以便設計合理的淬火工藝與運用相應的精密在線淬火技術來提升合金的性能。為了滿足部分鋁合金制品性能的特殊要求，部分淬火敏感性高的鋁合金制品還需要離線固溶處理。此外，汪明樸等閉研究指出凡使過飽和空位濃度增加的工藝因素可以加快合金的時效硬化:如7005鋁合金較高的擠壓溫度、較高的擠壓速度、較快的淬火速度以及過大的擠壓比均在一定程度上加快時效過程，使合金過早的產生過時效。
(2)預變形
7xxx鋁合金制品在時效前會進行預拉伸以降低淬火過程中產生的殘余應力和變形，時效前冷變形會縮短到達硬度峰值的時間，同時會降低7xxx系鋁合金的強度，這是因為7二xx系鋁合金GP區對合金強化起重要貢獻，GP區形成必須依靠空位和溶質原子的遷移，而預變形會提高合金中的位錯密度，使空位逃逸到位錯處，空位數量減少使GP區難以形成。同時鋁合金的中的粗大的平衡相勸相容易在位錯處形核，進一步便合金的強度降低。韓念梅〔”等人研究了預拉伸變形程度分別為0%，2.3%和3.1%的7050合金，結果表明隨變形程度的增加，強度降低，而塑性和斷裂韌性提高。為了改善合金的強度，研究者又研發了FTMT工藝，該工藝是在合金時效一段時間后再進行變形，然后在進行終時效，通過該工藝能夠有效地提高合金的強度和抗應力腐蝕。
(3)時效溫度

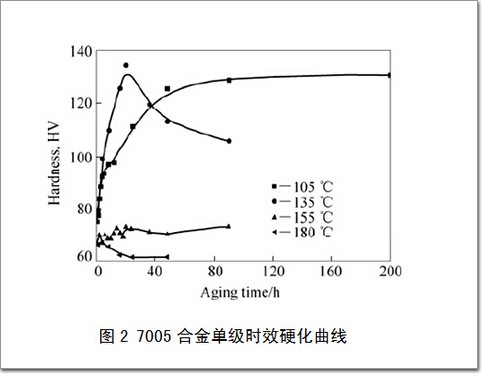

時效溫度對合金的沉淀的析出有很大影響，在不同時效溫度下，析出相的臨界形核尺寸、類型、以及聚集長大速度都不相同。當時效溫度較低時，剛開始合金的沉淀相析出較快，合金的時效強化效果明顯，后期析出相的析出以及長大緩慢，低溫時效能夠到較高的強度，但是需要較長的時間才能達到峰時效。隨溫度升高:溶質原子的擴散系數提高，析出相的沉淀析出的速度增加，同時溫度高更利于過渡相11‘和平衡相n的形成。當合金的時效溫度逐漸升高時，合金到達峰值硬度的時間縮短，但是峰值硬度會相應的降低，圖2為7665合金的時效硬度曲線。7xxx鋁合金在自然時效過程中，合金電導率隨著自然時效時間的延長逐漸降低，而合金的強度逐漸上升最終趨于平穩，而在人工時效過程中:由于析出較多的亞穩定相和平衡相，電導率一般隨時效時間的延長逐漸上升。因此，對不同的合金的性能要求選取合適的的溫度。
3.時效工藝
上一頁12下一頁
