2022版：建筑幕墻的結構分類及特點

　　本篇文章內容由[中國幕墻網ALwindoor.com]編輯部整理發布：

　　前言：

　　幕墻(Curtain Wall)早在150年前(19世紀中葉)就已在建筑工程中使用，隨著中國經濟的高速發展，促進了城市的現代化建設進程，尤其是進入21世紀，我國更是成為了全球超級幕墻工程建造的“主戰場”，精品項目在每一個城市猶如雨后春筍一般，不斷涌現。

　　我國建筑幕墻行業從1983年開始起步，四十年來建筑材料及加工工藝的迅速發展，各種類型的建筑材料研制成功，如各種優質鋁型材（詞條“鋁型材”由行業大百科提供）、高性能玻璃、安全可靠五金件，以及密封膠的改良，配合隔音、隔熱、防火等填充材料的出現，很好地解決了建筑外圍護對幕墻的指標要求，并逐漸成為當代外墻建筑裝飾（詞條“建筑裝飾”由行業大百科提供）新潮流。

　　隨著材料與工藝的提升，幕墻的水密性、氣密性，以及抵抗各種自然外力的侵襲(如臺風、地震、高溫)能力，降低熱物理因素(熱輻射、結露)影響，還包括隔音、防火等綜合性能的提升。

　　今天，幕墻廣泛用于航空港（機場）、交通樞紐站、體育場館、博物館、會展中心、文化中心、企業總部、寫字樓、大酒店、大商場等各種建筑物的外墻。

　　面對幕墻新工藝層出不窮，新材料琳瑯滿目,為了幫助行業讀者，建立系統的、綜合的“幕墻結構”知識體系，中國幕墻網特別制作“幕墻結構分類及特點”大百科欄目。

　　幕墻分類目錄樹

　　1.全玻幕墻

　　全玻幕墻是一種全透明、全視野的玻璃幕墻，利用玻璃的透明性，追求建筑物內外空間的流通和融合，使人們可以透過玻璃清楚地看到玻璃的整個結構系統，使結構系統由單純的支承作用轉向表現其可見性，從而表現出建筑裝飾的藝術感、層次感和立體感。具有重量輕、選材簡單、加工工廠化、施工快捷、維護維修方便、易于清洗等特點。其對于豐富建筑造型立面效果的功效是其他材料無可比擬的，是現代科技在建筑裝飾上的體現

　　1.1吊掛式全玻幕墻

吊掛式全玻幕墻

　　1.2.點接駁式全玻幕墻

　　每一分格玻璃用點接駁鋼件以點連接形式固定，其所承受的各種荷載和作用(風荷載、地震作用、溫度作用（詞條“溫度作用”由行業大百科提供）等)通過點接駁鋼件、鋼爪傳遞到受力支撐結構系統，再由中間受力支撐結構體系傳遞給主體結構;點接駁鋼件采用球狀鉸接螺栓(可自由轉動)，且球狀鉸接螺栓的轉動中心與玻璃重心是一致的，可以消除由于外力(風荷載、地震作用、溫度作用等)引起的玻璃位移。點接駁鋼爪有“H”形和“X”形等幾種形式。支承玻璃的受力支承結構系統可以是玻璃肋、鋼桁架也可以是不銹鋼拉桿、拉索或混合結構。因此點接駁全幕墻可分為玻璃肋點接駁全玻幕墻、鋼桁架點接駁全玻幕墻、拉索式點接駁全玻幕墻、混合結構形式點接駁全幕玻墻。

點支承玻璃肋玻璃幕墻

點支撐玻璃幕墻—不銹鋼拉桿式

點支承玻璃幕墻—不銹鋼拉索式

點支承玻璃幕墻—鋼桁架結構

　　點支承玻璃幕墻—自平衡索桁架式

點支承玻璃幕墻—單層索幕墻

點支承玻璃幕墻—不銹鋼拉索式

點支撐玻璃幕墻—不銹鋼拉桿式

　　2.座立式全玻幕墻

　　“座裝式”全玻璃幕墻（詞條“全玻璃幕墻”由行業大百科提供）的玻璃重量由底部玻璃槽承擔，“座裝式”與“吊掛式”的全玻璃幕墻完成后外觀上沒有區別。

座立式全玻幕墻

　　2.框架式(元件式)幕墻　框架式(元件式,構件幕墻的豎框(或橫梁)先安裝在主體結構上，再安裝橫梁(或豎框)，豎框和橫梁組成框格，面板（詞條“面板”由行業大百科提供）材料在工廠內加工成單元組件，再固定在豎框和橫梁組成的框格上。面板材料單元組件所承受的荷載要通過豎框(或橫梁)傳遞給主體結構。該結構較常見的形式是：豎框和橫梁現場安裝形成框格后將面板材料單元組件固定于骨架上，面板材料單元組件豎向接逢在立柱上，橫向接逢在橫梁上，并進行密封膠接逢處理，防雨水滲透、空氣滲透（詞條“空氣滲透”由行業大百科提供）。

　　框架式(元件式)幕墻主要特點

　　(1)施工手段靈活，工藝較為成熟，經過較多工程實踐檢驗，是目前采用較多的幕墻結構形式。

　　(2)主體結構適應能力強，安裝順序基本不受主體結構的影響。

　　(3)采用密封膠接逢處理，水密性、氣密性好，具有較好的保溫（詞條“保溫”由行業大百科提供）、隔聲（詞條“隔聲”由行業大百科提供）降噪能力，具有一定的抗層間位移能力。

　　(4)面板材料單元組件工廠制作，結構膠使用性能有保證。

　　(5)大量安裝工序現場進行，要求現場管理工作量大。

　　(6)密封膠施工要求嚴格，前期清洗、打膠（詞條“打膠”由行業大百科提供）過程對工人素質要求高;安裝打膠控制點多，工序多，要求工程管理質量高。

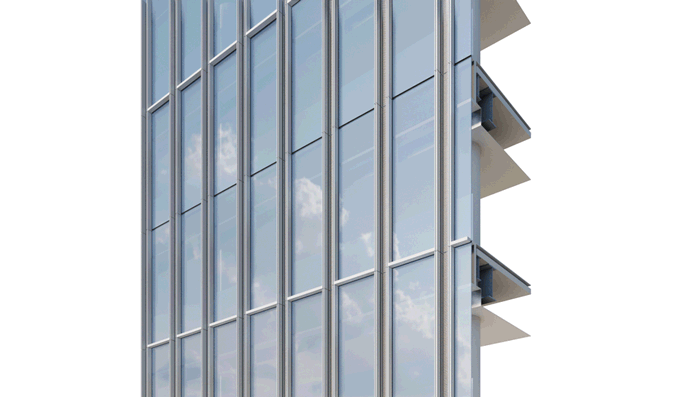

明框玻璃幕墻

全隱框玻璃幕墻

半隱框 橫明豎隱玻璃幕墻

　　3. 單元式幕墻是由許多獨立的單元組合而成，每個獨立單元組件內部所有板塊安裝、板塊間接縫密封均在工廠內加工組裝完成，分類編號按工程安裝順序運往工地吊裝，安裝可與主體結構施工同步進行(相差5-6個樓層即可)。通常每個單元組件為一個樓層高(或二、三個樓層高)、一個分格寬，單元與單元之間采用陰陽鑲嵌的結構形式，即單元組件的左右豎框、上下橫框都是和相鄰單元組件對插，通過對插形成組合桿，從而形成單元組件間接逢。單元組件的豎框直接固定在主體結構上，所承受的荷載是由單元組件的豎框直接傳遞到主體結構。

　　其主要特點為：

　　(1)幕墻單元工廠內加工制作易實現工業化生產，降低人工費用，控制單元質量;大量的加工制做、準備工作在工廠內完成，從而縮短幕墻現場施工周期和工程施工周期，為業主帶來較大的經濟效益和社會效益。

　　(2)單元與單元之間陰陽鑲嵌連接，適應主體結構位移能力強，能有效吸收地震作用、溫度變化、層間位移，單元式幕墻較適用于超高層建筑和純鋼結構（詞條“鋼結構”由行業大百科提供）高層建筑（詞條“高層建筑”由行業大百科提供）。

　　(3)接逢處多使用膠條密封，不使用耐候膠(是目前國內外幕墻技術的發展趨勢)，不受天氣對打膠的影響，工期易控制。

　　(4)由于單元式幕墻主要在室內施工安裝，主體結構適應能力較差，不適用于有剪力墻和窗間墻的主體結構。

　　(5)要求有嚴格的施工組織管理，施工時有嚴格的施工順序，必須按對插的次序進行安 裝。對主體施工用垂直運輸設備等施工機械的安放位置有嚴格限制，否則將影響整個工程的安裝。

單元式玻璃幕墻

單元式鋁板幕墻

　　4. 半單元式幕墻 是先在主體結構上安裝豎框或豎框與橫梁組成的框架，豎框和相鄰豎框?qū)Σ澹�通過對插形成組合桿。單元組件(裝飾面板)再固定在豎框或橫梁上。一般有兩種結構形式：一種是豎框先安裝在主體結構上，豎料上裝有掛接板塊的裝置，橫梁與面板材料組成單元板塊，板塊掛接豎料上。豎向接縫在豎框上，橫向采用上下單元板塊對插接縫，進行接縫處理，形成整片幕墻。另一種是豎框與橫梁組成框架，固定于主體結構上，面板組成獨立的小板塊，掛接于框架上。豎向接縫在豎框上，橫向接縫在橫梁上，并進行接縫處理，形成整片幕墻。

　　其主要特點是：

　　(1)豎框采用對插形式，變位適應能力強，具有較強的層間位移調節能力，抗震性能好。

　　(2)豎框通過對插形成接逢，對地震作用、溫度變化等引起的變形適應能力好，且位移時噪聲小。

　　(3)易實現工業化生產，可減少現場加工、安裝工序，易于控制工程質量。

　　(4)現場施工周期短，接逢處多使用膠條密封，一般不使用耐候膠(是目前國內外幕墻技術的發展趨勢)，不受天氣對打膠的影響，易縮短施工周期。

　　(5)可交叉作業施工，施工手段靈活，受主體結構影響小。

　　(6)維修保養方便，維護、更換板塊時不影響周圍板塊。

　　5.雙層呼吸式幕墻：

　　功能要點――智能化、節能：雙層幕墻（詞條“雙層幕墻”由行業大百科提供）的導熱、遮陽特性，可以明顯減少樓宇內的能量消耗。通過被動使用光能，冬季通過雙層幕墻的熱量損失可減少30%，夏季通過夜間散熱，可使用戶減少使用空調，從而減少能量的損耗。如果夜間散熱和遮陽板使用正確，還可以保持室內溫度低于室外。

　　通風、防塵：自然通風，即使天氣惡劣，也一樣可以開窗換氣。減少空調綜合癥的發生，提高人們的生活質素和工作效率。

　　隔音：研究檢測，對隔音效果影響最大的是通風口的開口位置。即使窗戶開放，雙層幕墻仍可達到單層幕墻窗戶關閉時的隔音效果。不僅隔斷（詞條“隔斷”由行業大百科提供）室外噪音，而且也隔斷房間之間和樓層之間的噪音。

　　換氣過程―――夏季，出風口開啟，依據熱壓（詞條“熱壓”由行業大百科提供）原理(煙囪效應（詞條“煙囪效應”由行業大百科提供）)，冷氣會從進風口進入雙層幕墻的空氣緩沖層;進行熱交換后，熱空氣從出風口排出。若內層幕墻開啟，也可將室內頂部的熱空氣同時排出。冬季，出風口關閉，空氣緩沖層在溫室層的作用下，緩沖層溫度會高于室外，從而也提高內層幕墻外表面溫度，這樣會大大降低室內熱損失。

外通風雙層幕墻(中國奧運射擊館)

內通風雙層幕墻

內通風雙層幕墻

雙層通風幕墻剖面圖

　　6.石材幕墻

　　銷釘式結構：此結構屬石材干掛技術第一代產品，是在石板的上下端面鉆孔，采用托板與銷釘固定。此結構簡便，但板面為局部受力，易產生擠壓應力（詞條“壓應力”由行業大百科提供），板塊抗變形能力不好，且板塊破損后不宜更換，適用于低層建筑。

　　半圓槽結構：此結構屬石材干掛技術第二代產品，是指在石板的上下端面銑成半圓槽口，采用托板及半圓勾板固定，此結構受力較銷釘合理，較易吸收變形，考慮到強度問題，一般多用不銹鋼勾板，但板塊破損后不宜更換，適用于低層建筑。

　　通長槽固定方式：此結構是在石板上下端面開設通長槽口，采用鋁合金通長勾板固定，其特點是受力合理，可靠性高，板塊抗變形能力強，且板塊破損后可實現更換要求，適用于高層建筑。

　　背栓式結構：此結構屬石材干掛技術第三代產品，是目前世界上較先進技術，在國內，只有我公司有此技術、加工和施工技術及進口專用加工設備，是國內石材幕墻技術發展的方向，其特點是實現石材的無應力加工，石材背面采用不銹鋼脹栓連接，連接強度高，節省強度值約30%左右，板塊抗變形能力強，且板塊破損后可實現更換要求，適用于高層建筑，我公司在上海浦東國際金融大廈首次采用此種技術。

石材干掛工藝的比較

蜂窩石材幕墻

花崗巖石材幕墻——不銹鋼掛件式

花崗巖石材幕墻—鋁合金掛件式

花崗巖石材幕墻—抗震背栓式

花崗巖石材幕墻(中國美術館)

　　7.鋁板幕墻

　　鋁單板幕墻采用優質高強度鋁合金板材，其常用厚度為1.5、2.0、2.5、3.0MM，型號為3003，狀態為H24。其構造主要由面板、加強筋（詞條“加強筋”由行業大百科提供）和角碼組成。角碼可直接由面板折彎、沖壓成型，也可在面板的小邊上鉚裝角碼成型。加強筋與板面后的電焊螺釘(螺釘是直接焊在板面背面的)連接，使之成為一個牢固的整體，極大增強了鋁單板幕墻的強度與剛性（詞條“剛性”由行業大百科提供），保證了長期使用中的平整度及抗風抗震能力。如果需要隔音保溫，可在鋁板內側安裝高效的隔音保溫材料。

單層鋁板幕墻（詞條“單層鋁板幕墻”由行業大百科提供）

鋁塑復合板幕墻 (登發廣場)

蜂窩鋁板幕墻

鋁單板幕墻

　　8.陶土板幕墻

　　通過陶的不可變特性鑄就永恒的幕墻視覺效果。(Eine zeitlos moderne Fassadenoptik mit dem unverwechselbaren Charakter von Keramik. )

　　陶土板幕墻最初起源于德國著名的屋頂瓦制造商Von Mueller Dachprodukte GmbH & Co. KG，這里我們簡稱Von Mueller，他們的工程師Thomas Herzog教授于1980年代設想將屋頂瓦應用到墻面，最終根據陶瓦的掛接方式，發明了用于外墻的干掛體系和幕墻陶土板。為了把這套系統推向市場，Von Mueller在格爾利茨(Goerlitz)成立了一個專門生產陶土板的工廠---阿格通(ArGeTon)。1985年第一個陶土板項目在德國慕尼黑落成。在隨后的幾年中，阿格通公司逐漸完善陶土板掛接方式，由最初的木結構最終完善到現在的兩大鋁結構幕墻系統(有橫龍骨系統和無橫龍骨系統，見后面的介紹)。2005年Von Mueller公司和Wienerberger Gruppe結成了戰略聯盟，成為全球最大的陶土磚生產商。

陶土板幕墻

陶土板幕墻

　　9.千思板幕墻

　　千思板牌板材是一種建筑幕墻用高壓熱固化木纖維板，其是由普通型或阻燃型高壓熱固化木纖維(HPL)芯板與一或兩個裝飾面層在高溫高壓條件下固化粘結形成的板材。“千思板”是這種板材的一個國際知名品牌。千思板牌板材是一種漂亮的、多功能的室外、室內用建材。具有眾多優異特點的千思板牌板材品質高、無公害、清潔、安全、舒適，為人類環境創造了溫和的生活空間。

千思板幕墻

千思板幕墻

千思板幕墻

　　10.GRC板幕墻

　　GRC幕墻板,或稱:GRC外墻掛板。

GRC板幕墻

GRC板幕墻

GRC板幕墻

　　11.陶瓷板幕墻

　　陶瓷板是一種由高嶺土黏土和其它無機非金屬材料（詞條“金屬材料”由行業大百科提供），經成形、經1200度高溫煅燒等生產工藝制成的板狀陶瓷（詞條“陶瓷”由行業大百科提供）制品，幕墻面板應用陶瓷板。

陶瓷板幕墻

陶瓷板幕墻節點圖

　　12.光電幕墻

　　光電幕墻是一種集發電、隔音、隔熱、裝飾等功能于一體的外圍護結構，把光電技術與幕墻技術相結合的新型功能性幕墻，代表著幕墻技術發展的新方向。其通過太陽能光電池和半導體材料對自然光進行采集、轉化、蓄積、變壓，最后聯入供電網絡，為人類提供可靠的電力支持。

光電幕墻

光電幕墻

　　13.智能幕墻

　　智能玻璃幕墻廣義上包括玻璃幕墻、通風系統、空調系統、環境監測系統、樓宇自動控制系統。其技術核心是一種有別于傳統幕墻的特殊幕墻一一熱通道幕墻。

智能幕墻

智能熱通道幕墻

智能幕墻

　　14.風動幕墻

　　風動幕墻也叫風鈴幕墻，其原理簡單(利用自然風來模擬風吹的效果)，其結構也較為簡單(通常用不銹鋼拉索將金屬片串接起來)，讓墻面在空中隨風飄舞，輕盈靈動、自然流暢。

風動幕墻（風鈴幕墻）

風動幕墻（風鈴幕墻）

風動幕墻（風鈴幕墻）

　　15.織物幕墻

　　幕墻領域新材料、新技術頻現，這幾年流行起來的“織物幕墻”，就是當中典型代表。織物幕墻是應用耐候性的柔性織物材料，結合框架系統，對既有建筑的外立面進行翻新改造或新建筑外立面設計應用的一種建筑外立面解決方案。

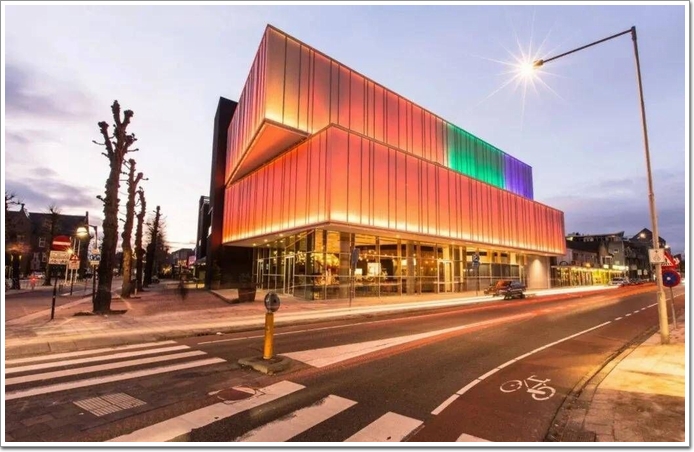

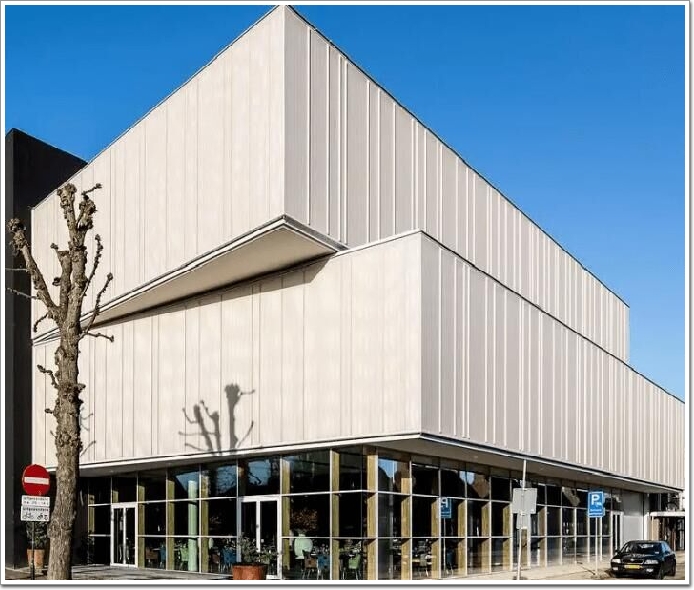

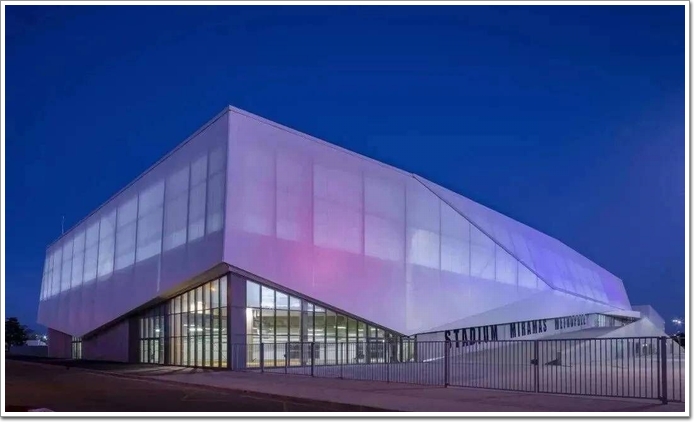

織物幕墻

織物幕墻

織物幕墻

　　16.搪瓷鋼板幕墻

　　搪瓷鋼板又名：琺瑯板——幕墻領域的一種新型材，它是“無機材料”和“鋼板”的完美結合，擁有硬度高、耐刮擦、易清潔、耐磨強、不褪色等許多先天特性。同時，還具有耐酸堿性、絕緣，A級防火、安裝方便等特質，并可在表面進行藝術加工，在不影響功能的前提下，外觀始終保持歷久彌新。

搪瓷鋼板幕墻

　　高溫、高濕、雨水、鹽霧、紫外線……一直是傳統幕墻面板材料的“天敵”，更成為了建筑師“彩色夢想”的“終極殺手”！近年來隨著搪瓷鋼板的引入，相關問題正得到改善和解決。特別是“北京國會二期”項目的驚艷亮相，搪瓷鋼板在高端建筑中營造出的亮點，引起了國際前沿建筑師的高頻關注。

搪瓷鋼板幕墻

　　結語：

　　中國擁有“基建狂魔”之稱，縱觀全球的地標級幕墻建筑，從參與外海項目的基礎建設、幕墻施工；到鋁型材、建筑玻璃（詞條“建筑玻璃”由行業大百科提供）、五金配件、密封膠，以及隔熱條和密封膠條、鋁板等主要輔材的供應；再到國內自主擁有數量眾多的超高層項目，可謂名副其實的“魔天大國、幕墻強國”!

　　近40年來，伴隨著我國國民經濟的持續快速發展和城市化進程的加快，我國建筑幕墻行業實現了從無到有、從外資一統天下到國內企業主導、從模仿引進到自主創新的跨越式發展，到 21世紀初我國已經發展成為幕墻行業世界第一生產大國和使用大國。

　　在中國建筑金屬結構協會鋁門窗幕墻分會開展的“門窗幕墻行業數據大調查”中，收集、整理的行業數據顯示：2021年我國建筑門窗幕墻的市場總值接近7000億元，不論是從市場體量及竣工面積來看，目前我國已經成為全球最大的幕墻門窗市場，建筑幕墻門窗的需求量占全球需求總量2/3以上，其中玻璃幕墻占到全部幕墻的50%以上。其他高科技含量類幕墻產品(智能幕墻、生態幕墻、膜結構幕墻等)占比較小，尚不足5%。

　　在未來，幕墻類型和工藝與科技的結合，全力響應全球節能減排的號召，智能型幕墻，如太陽能光伏（詞條“太陽能光伏”由行業大百科提供）幕墻、通風道呼吸幕墻、感應風雨智能幕墻等，將展示出建筑的獨特魅力。

原文地址：http://www.52mqw.com/info/2022-10-12/49600-1.htm 轉載時需注明出處：中國幕墻網 點擊查看 m.shanhuiwang.cn
