本篇文章內容由[中國幕墻網ALwindoor.com]編輯部整理發布：
在幕墻設計從 “功能載體” 向 “文化與生態共生體” 轉型的當下，安吉 “兩山” 未來科技城文化藝術中心幕墻項目以十二片 “竹葉” 為靈魂，以八大幕墻系統為骨架，以數字化技術為引擎，構建起地域人文、生態性能與技術創新深度融合的標桿之作。該項目建筑方案設計為MAD 建筑師事務所，主體施工圖及幕墻全過程設計為同濟大學建筑設計研究院(集團)有限公司，該項目是建筑師與幕墻工程師的智慧結晶，也將成為幕墻設計大賽中展現行業前沿水平的典范項目。
圖片來源于網絡

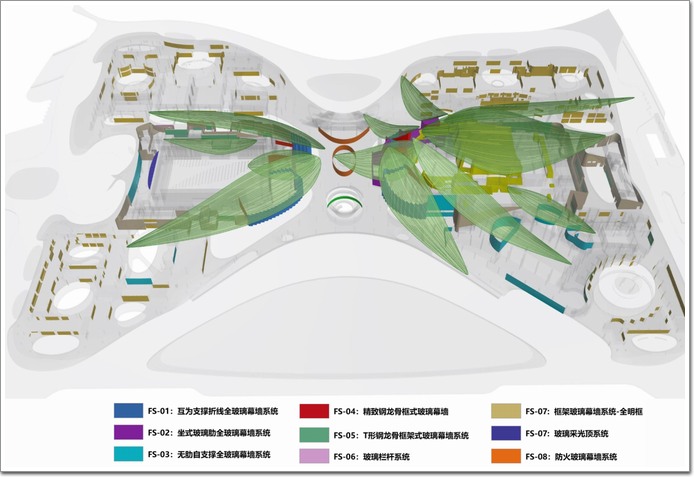

項目坐落于浙江安吉，總建筑面積約 12 萬㎡，涵蓋 1300 座大劇院、2000人會議中心等核心功能，肩負著銜接西側自然山體與東側城市空間的 “過渡載體” 使命。建筑方案以安吉 “中國竹鄉” 的自然稟賦為起點，確立 “竹葉靈動”“茶田見山”“融于自然” 三大理念，幕墻則是通過 8 類玻璃幕墻系統(FS-01 至 FS-08)與 3 類非透光幕墻系統(鋁蜂窩板（詞條“鋁蜂窩板”由行業大百科提供）、UHPC、鋁板拉伸網)，以及“葉片”的3類裝飾屋面系統的協同應用，讓建筑從形態到功能都深度呼應地域特色。

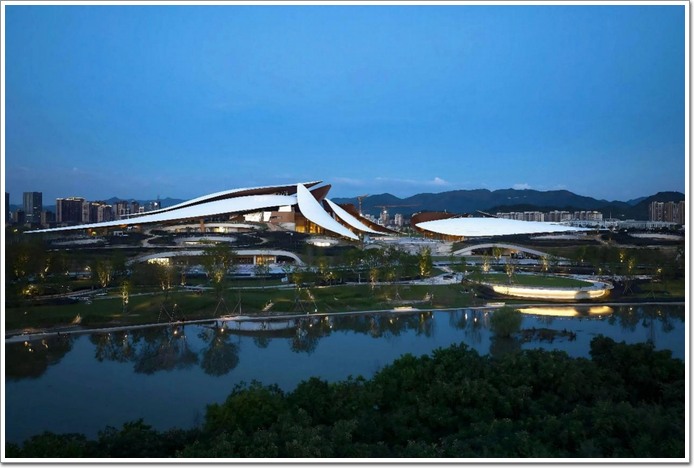

讓 “竹葉” 在建筑上生長
設計團隊將安吉竹林的自然意象轉化為可觸摸的建筑語言，十二片 “葉片” 屋面成為項目最鮮明的視覺符號。屋面系統采用 “白色自潔雙曲蜂窩鋁板 + 仿銅色雙曲蜂窩鋁板” 的上下雙色設計，頂面還原竹葉的朦朧質感，底面呼應茶田土壤的溫暖色調，葉邊則通過 “機翼” 狀組合金屬板處理，弱化屋面厚度，實現葉尖纖細收邊的靈動效果。立面則創新應用互為支撐折線全玻璃幕墻(FS-01)與無助自支撐全玻璃幕墻(FS-03)，前者模擬竹葉交錯的折線輪廓，后者強化 “單片獨立又共生” 的形態，搭配葉脈裝飾線條，營造出 “竹影交橫” 的空間意境。
無框式超高全玻璃幕墻(最大高度19m)進一步消隱建筑與自然的邊界，白天將茶田、遠山景觀引入室內，木色空間與自然光影交融，讓人身處建筑卻如在竹林;夜晚暖色調燈光透過折線玻璃形成 “竹葉投影”，投射于地面與墻面，呼應 “青瀾似海” 的詩意，實現 “建筑即景觀” 的設計目標。
圖片來源于網絡
以技術破解性能難題
項目直面復雜形態下的生態性能挑戰，通過精準分析與創新設計，讓幕墻既滿足美學要求，又具備卓越的物理性能。在抗風壓（詞條“風壓”由行業大百科提供）性能、、水密性與氣密性能方面均達到較高標準，有效避免雨水滲漏與能量流失。
針對雙曲形態的排水難題，設計團隊采用CFD動態模擬系統，對復雜屋面在不同雨量及風速下的排水方向進行分析模擬，根據模擬結果將十二片葉片按匯水特性分為 L1、L2、L3 三類。L1 類葉片通過水管排水集中排出超 90% 雨水;L2 類以水管排水為主、線性排水為輔，排水量超 70%;L3 類則通過兩者協同工作確保排水效率，全面應對雙曲屋面易積水的行業痛點。
為共生提供硬核支撐
項目的核心突破在于兩大技術創新，為 “形態不妥協、性能不打折” 提供保障。一是互為支撐折線全玻璃幕墻系統(FS-01)三維有限元分析技術，團隊通過SAP2000及Midas Gen等有限元軟件建立模型，對玻璃應力、撓度、結構膠受力等進行全面分析。各項指標均滿足安全標準，確保大跨度折線形態的結構安全。
二是可吸收較大層間位移的幕墻鉸接節點(已申請專利) ，針對主體結構（詞條“主體結構”由行業大百科提供）復雜變形問題，該節點通過頂部豎向腰型孔吸收 Z 向位移，底部轉動構造吸收 X/Y 向位移，并在 L/4 與 3L/4 處設防扭轉構造，可分解任意方向的變形，避免玻璃因結構位移產生破損，保障幕墻長期使用的穩定性與生態性能。
數字賦能：讓設計更精準高效
數字化技術貫穿項目設計全過程，成為破解復雜難題的關鍵工具。在曲面優化上，團隊采用 Rhino+GH 軟件，將自由曲面轉化為有理化曲面，通過對比雙曲、單曲與平板蜂窩鋁板的效果，確定最優方案，針對超長蜂窩板的溫度變形需求而特殊設計連接節點及葉脈布置，調整葉片收邊為上下異色的“機翼狀”一體化三角板，既保證了美學效果要求，又降低了現場安裝的難度。
安吉 “兩山” 未來科技城文化藝術中心幕墻項目，以地域人文為魂、以生態性能為本、以技術創新為翼，構建起幕墻設計的完整價值體系。它既打破了 “形態與性能不可兼得” 的行業困境，又為地域文化建筑幕墻提供了 “從意象到落地” 的可復制路徑。在幕墻設計大賽中，該項目憑借深厚的人文底蘊、卓越的生態性能與前沿的技術創新，必將成為推動行業發展的重要標桿，為幕墻設計邁向 “人文 + 生態 + 技術” 融合新時代注入強勁動力。
