三、無企口、無副框的門窗節點構造
門窗框安裝應在室外裝飾工程施工前進行。門窗扇及玻璃安裝宜在室內裝修開始前進行，以盡量減少裝修施工造成的破壞和污染。
1、節點圖
側口節點做法

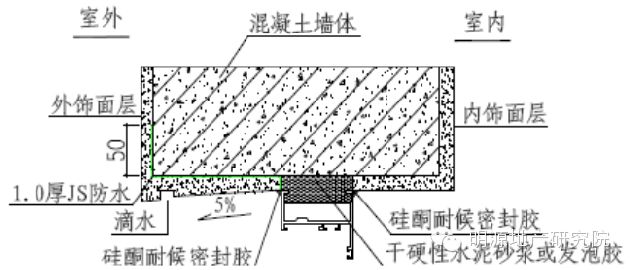

上口節點做法
下口節點做法
2、構造做法說明：
(1)安裝固定片：
門窗框與墻體一般采用固定片連接，固定片以1.5mm厚的鍍鋅板裁制，長度根據現場需要進行加工。首先將固定片安裝到門窗框上，采用直徑3.2mm 的鉆頭在門窗框上鉆孔，然后將十字盤頭自攻螺絲M4x20mm擰入，不得直接捶擊釘入。固定片距門窗框角部的距離不大于200mm，其余部位的固定片中心距不大于400mm，且均勻分布。
(2)門窗框就位安裝：
采用金屬膨脹螺栓或射釘，將已安裝好的固定片固定在洞口四周，固定時應按對稱順序，先固定上下框，然后固定邊框。臨時定位可用木楔固定。
(3)門窗框與墻體間縫隙處理：
作法一：門窗框與墻體四邊縫隙采用干硬性水泥砂漿塞縫;
作法二：門窗框底邊及兩側邊上翻150 高范圍采用干硬性水泥砂漿塞縫，上邊及兩側邊剩余部分采用打發泡膠塞縫。
無論采用干硬性砂漿還是發泡膠塞縫，塞縫必須保證密實。
干硬性水泥砂漿塞縫前必須先將縫隙清理干凈，并將窗框與洞口間的纏繞保護膜撕去。
打發泡膠前必須先將縫隙清理干凈，并將窗框與洞口間的纏繞保護膜撕去，發泡膠須滿填縫隙，超出門窗框外的發泡膠應在其固化前用手或?qū)Ｓ霉ぞ邏喝肟p隙中，嚴禁固化后用刀片切割。發泡膠固化后取出臨時固定的木楔，并在其縫隙中打入發泡膠并用專用工具壓入縫隙中，同樣不得在固化后用刀片切割。
(4)涂刷JS防水：
塞縫砂漿干燥（詞條“干燥”由行業大百科提供）后或發泡膠固化后，在洞口外側四周分多遍涂刷JS 防水，須保證其厚度不小于1.0m，防水必須壓門窗框不小于5mm 且涂刷到過門窗洞陽角（詞條“陽角”由行業大百科提供）50mm 處，詳見節點圖。
注意：墻身為砌體時不能直接在砌塊上涂刷JS 防水，待發泡膠固化后開始抹底灰，并對洞口四周進行粉刷收頭。抹底灰前應對基層墻面進行處理，保證底灰與墻體粘結牢靠，底灰不得空鼓、裂縫。
(5)外飾面施工：
JS 防水干燥后，按照外飾面做法施工外飾面層。外飾面與門窗框交接處須留不小于6mm×6mm 的密封膠槽。
(6)打窗外密封膠：
外飾面完成并干燥后在外飾面與門窗框交接處的預留膠槽內打中性硅酮密封膠。
(7)門窗扇及玻璃、五金配件安裝：
門窗扇及玻璃應在室內墻體表面裝飾工程開始前安裝完成。
五金配件采用自攻螺釘（詞條“自攻螺釘”由行業大百科提供）固定，并在擰固前打密封膠，Tf10安裝的內飾面施工：按照內飾面做法施工內飾面層。
(8)打窗內密封膠
內飾面完成并干燥后在內飾面與門窗框交接處的陰角處打中性硅酮密封膠(毛坯房可以省略)。
四、無企口、有副框的門窗節點構造
當內外飾面層均較厚(例如石材（詞條“石材”由行業大百科提供）)時，為避免飾面層壓門窗框過多，可采用有副框無企口的方式。
施工順序為先安裝副框、塞縫及涂刷 JS 防水，再進行內外飾面施工，待外飾面完成后再安裝門窗主框和門窗。這樣既可保證安裝精度，又可防止門窗框被損壞、污染。
1、節點圖
側口節點做法
上口節點做法
下口節點做法
2、構造做法
(1)副框防腐處理：
當門窗主框為鋁合金時，鋼副框與鋁合金型材的接觸面要先做防腐處理。設計有要求時，防腐按設計要求處理，如設計沒有要求，可接觸面涂刷防腐涂料進行保護。
(2)副框定位安裝：
先用木楔臨時固定副框，之后用金屬膨脹螺栓將副框固定在混凝土墻體上。
